KWALIFIKACJA BUD9 - STYCZEŃ 2017 (test 2)

PYTANIE NR 29.

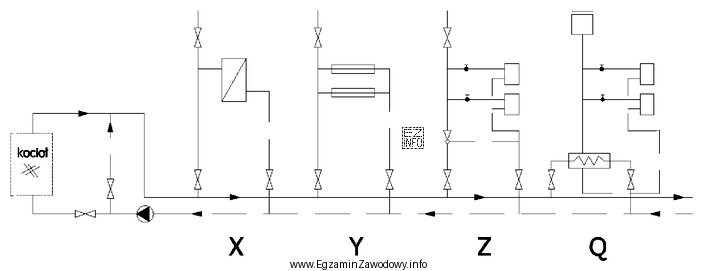

Na przedstawionym schemacie literą Y oznaczono system sieci ciepłowniczej
Schemat przedstawia system sieci ciepłowniczej, który jest częścią egzaminu zawodowego dla technika inżynierii sanitarnej w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Układ 2‑przewodowy oznacza dwa przewody sieci (zasilanie i powrót). Przyłączenie bezpośrednie CO rozpoznaje się po braku wymiennika oddzielającego obieg sieci od obiegu instalacji centralnego ogrzewania. Dlatego na schemacie odpowiada temu wariant "2‑przewodowej z przyłączeniem bezpośrednim centralnego ogrzewania".

Pełne wyjaśnienie:

W systemach ciepłowniczych często rozróżnia się liczbę przewodów sieci (1-, 2- lub 3‑przewodową) oraz sposób włączenia instalacji odbiorczej (bezpośredni albo pośredni).

Sieć 2‑przewodowa to klasyczny układ dwóch rur: jedna jest przewodem zasilającym (gorąca woda sieciowa), druga powrotnym (schłodzona woda wraca do źródła). Na schematach zwykle widać więc parę równoległych linii zasilanie–powrót, do których dołączony jest węzeł/instalacja budynku.

Przyłączenie bezpośrednie centralnego ogrzewania oznacza, że woda sieciowa krąży także w instalacji CO budynku (nie ma elementu oddzielającego hydraulicznie i jakościowo obiegi). Na rysunku rozpoznaje się to po braku wymiennika ciepła na torze CO oraz po bezpośrednim włączeniu instalacji CO w obieg zasilanie–powrót sieci.

Stąd poprawna jest odpowiedź: "2‑przewodowej z przyłączeniem bezpośrednim centralnego ogrzewania."

Pozostałe warianty są nieprawidłowe, ponieważ:

  • Odpowiedzi z 3‑przewodową siecią zakładają obecność dodatkowego przewodu (np. dla wydzielonej funkcji lub innego prowadzenia powrotu), czego nie spełnia układ dwururowy.
  • Warianty z przyłączeniem pośrednim odnoszą się do układu z wymiennikiem (oddzielnym obiegiem wtórnym), który na schemacie byłby widoczny jako wymiennik i rozdzielenie obiegów.
  • Wariant 1‑przewodowy nie pasuje do typowego rozdziału zasilanie–powrót i wymagałby innego sposobu pracy instalacji oraz innego rysunku (innej logiki przepływu).

Wskazówka egzaminacyjna: najpierw policz przewody sieci (zasilanie/powrót/dodatkowy), a dopiero potem sprawdź, czy na torze CO/CWU występuje wymiennik (pośrednie), czy go brak (bezpośrednie).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Sieć 2-przewodowa ma dwa podstawowe przewody: zasilający i powrotny. Gorący nośnik ciepła płynie zasilaniem do odbiorców, a schłodzony wraca powrotem do źródła. Na schemacie zwykle widać dwie linie tworzące parę obiegu.
Sieć 3-przewodowa to układ, w którym oprócz typowego zasilania i powrotu występuje dodatkowy przewód (np. dla innego poziomu temperatury lub wydzielonej funkcji). Na schemacie rozpoznaje się ją po trzech przewodach magistralnych zamiast dwóch.
Przyłączenie bezpośrednie CO oznacza brak wymiennika oddzielającego obieg sieci od obiegu instalacji centralnego ogrzewania. Na schemacie instalacja CO jest wpięta wprost w zasilanie i powrót sieci, bez symbolu wymiennika między nimi.
Przyłączenie pośrednie (wymiennikowe) rozpoznasz po obecności wymiennika ciepła i dwóch rozdzielonych obiegów: pierwotnego (sieciowego) i wtórnego (instalacji budynku). Dla CWU zwykle widać wymiennik/podgrzewacz oraz obieg cyrkulacji ciepłej wody.
Układ pośredni oddziela hydraulicznie i jakościowo wodę sieciową od wody w instalacji budynku. Ułatwia to utrzymanie parametrów, chroni instalację przed zanieczyszczeniami/ciśnieniem z sieci i pozwala na niezależną regulację po stronie wtórnej.
W praktyce spotyka się różne rozwiązania, ale klasyczne zasilanie budynków z sieci ciepłowniczej opiera się na rozdziale zasilanie–powrót. Układ 1-przewodowy wymaga specyficznych rozwiązań i na schematach wygląda inaczej, dlatego łatwo go odróżnić od 2-przewodowego.
Najczęściej są to: wymiennik lub podgrzewacz dla CWU, armatura odcinająca i regulacyjna oraz (często) obieg cyrkulacji CWU z pompą. Jeśli CWU jest pośrednio, wyraźnie widać oddzielenie obiegu sieci od obiegu wody użytkowej.
Typowe błędy to liczenie przewodów razem z odgałęzieniami do odbiorników (zamiast przewodów magistralnych) oraz mylenie przewodu dodatkowego z obejściem lub krótkim odcinkiem technologicznym. Warto najpierw znaleźć zasilanie i powrót, a dopiero potem szukać "trzeciej" magistrali.
Ćwicz czytanie schematów: zasilanie/powrót, symbole wymiennika, pomp, zaworów i rozdzielenie obiegów. Pomaga też porównywanie par przykładów: bezpośredni vs pośredni oraz 2- vs 3-przewodowy. Na egzaminie zaczynaj analizę od najprostszego: liczby przewodów.
Dzieje się tak, gdy pytanie odwołuje się do oznaczeń literowych lub graficznych ("literą Y oznaczono...") bez opisu schematu w treści. Wtedy trzeba poprawnie odczytać rysunek: przebieg przewodów, obecność wymiennika i sposób włączenia instalacji CO lub CWU.
