Odciąg miejscowy (miejscowa wentylacja wyciągowa) służy do przechwycenia zanieczyszczeń możliwie blisko miejsca ich powstawania i odprowadzenia ich instalacją do miejsca wyrzutu lub oczyszczania. Typowy układ zawiera element przechwytujący, przewody transportowe, ewentualne urządzenie do oczyszczania oraz urządzenie wytwarzające podciśnienie, czyli wentylator.
Dlaczego poprawna jest odpowiedź: wentylator odśrodkowy?

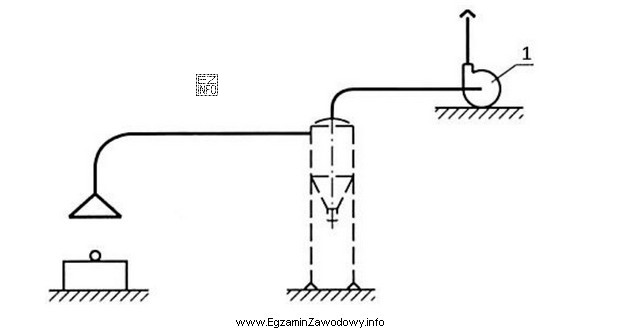

Wentylator odśrodkowy jest najczęściej stosowany w instalacjach odciągowych ze względu na zdolność wytwarzania większych sprężeń (pokonywania oporów przepływu) niż wiele rozwiązań osiowych, co jest istotne przy przewodach, kształtkach, filtrach i separatorach. Na schematach bywa przedstawiany jako symbol wentylatora wpiętego w przewód lub jako urządzenie w ciągu instalacji.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Ssawka odciągowa – to element znajdujący się przy źródle emisji (np. nad stanowiskiem spawalniczym, przy szlifierce), którego zadaniem jest przechwycenie zanieczyszczeń. Zwykle jest po stronie "początku" instalacji, a nie w miejscu, gdzie wytwarza się podciśnienie.
- Wlot – jest pojęciem zbyt ogólnym. W instalacjach odciągowych wlotem można nazwać miejsce zasysu powietrza do przewodu, ale w praktyce funkcjonalnie odpowiada temu ssawka/okap. Jeżeli na schemacie wyróżniono konkretne urządzenia, "wlot" nie jest zwykle samodzielnym, głównym elementem napędzającym przepływ.
- Urządzenie do oczyszczania powietrza – (np. filtr, cyklon, separator) ma za zadanie usunąć zanieczyszczenia ze strumienia powietrza. Nie wytwarza ono zasadniczo przepływu jak wentylator, tylko powoduje dodatkowy opór, który wentylator musi pokonać.
Wskazówka egzaminacyjna: podczas czytania schematów ustal najpierw rolę elementu: przechwyt (ssawka), transport (przewody), oczyszczanie (filtr/separator), napęd przepływu (wentylator). To pozwala rozróżnić elementy nawet wtedy, gdy symbole graficzne są do siebie podobne.
