KWALIFIKACJA ROL4 - STYCZEŃ 2015



PYTANIE NR 37.

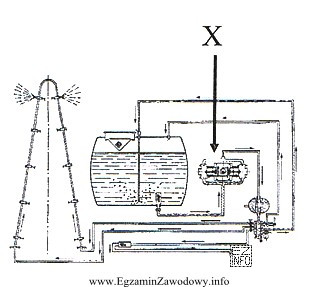

Na przedstawionym schemacie opryskiwacza polowego znakiem X oznaczono 1
Ilustracja przedstawia schemat opryskiwacza polowego, który jest używany w kontekście kwalifikacji zawodowej rolnika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Pompa mimośrodowa jest elementem wytwarzającym przepływ i ciśnienie cieczy roboczej w opryskiwaczu, dlatego na schemacie układu cieczowego oznacza się ją jako źródło zasilania instalacji.
Zawór przelewowy steruje upustem nadmiaru cieczy, filtr zatrzymuje zanieczyszczenia, a powietrznik służy do stabilizacji pracy układu.

Pełne wyjaśnienie:

W opryskiwaczu polowym kluczowym elementem układu cieczowego jest pompa, ponieważ to ona zasysa ciecz ze zbiornika i tłoczy ją dalej do instalacji, wytwarzając wymagany przepływ oraz ciśnienie robocze. Dlatego wskazanie na schemacie elementu oznaczonego jako źródło zasilania instalacji odpowiada pompie mimośrodowej (jednemu z typów pomp stosowanych w opryskiwaczach).

Dlaczego pozostałe odpowiedzi nie pasują do roli oznaczenia elementu zasilającego?

  • Zawór przelewowy nie wytwarza ciśnienia – jego zadaniem jest regulacja/ograniczanie ciśnienia przez kierowanie nadmiaru cieczy z powrotem do zbiornika lub obejścia. Na schemacie występuje zwykle jako element sterujący przepływem, a nie jako "napęd" układu.
  • Powietrznik (np. zbiornik powietrzny/tłumik pulsacji) nie pompuje cieczy, tylko stabilizuje pracę instalacji, zmniejsza pulsacje i wahania ciśnienia. Jest elementem wspomagającym, montowanym w określonym miejscu układu, ale nie zastępuje pompy.
  • Filtr służy do oczyszczania cieczy z zanieczyszczeń, chroniąc dysze i zawory. Na schemacie jest elementem przepływowym wpiętym w przewód, ale nie odpowiada za wytwarzanie ciśnienia.

Wskazówka egzaminacyjna: przy rozpoznawaniu elementów na schematach zwracaj uwagę na kierunek przepływu i to, które urządzenie jest "źródłem" energii hydraulicznej (pompa), a które tylko kontroluje (zawory), oczyszcza (filtry) lub stabilizuje (powietrzniki) pracę układu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest pompa mimośrodowa w opryskiwaczu?
Pompa mimośrodowa to typ pompy wyporowej, w której ruch mimośrodu powoduje pracę elementów tłoczących i przepływ cieczy. W opryskiwaczu odpowiada za wytworzenie przepływu i ciśnienia cieczy roboczej zasilającej układ rozpylania.
Jak rozpoznać na schemacie, gdzie jest pompa opryskiwacza?
Szukaj elementu będącego "źródłem" zasilania hydraulicznego instalacji: od niego wychodzi przewód tłoczny do filtrów/zaworów i dalej do belki. Pompa zwykle znajduje się na początku układu, przed zaworami regulacyjnymi i sekcjami rozdzielającymi.
Dlaczego zawór przelewowy nie jest pompą?
Zawór przelewowy nie napędza przepływu, tylko ogranicza lub stabilizuje ciśnienie przez upuszczanie nadmiaru cieczy do zbiornika/obejścia. Pompa wytwarza przepływ i ciśnienie, a zawór jedynie steruje tym, co już zostało wytworzone.
Co robi powietrznik w opryskiwaczu polowym?
Powietrznik (tłumik pulsacji/zbiornik powietrzny) pomaga wyrównać wahania ciśnienia i zmniejsza pulsacje przepływu. Dzięki temu oprysk jest bardziej równomierny, a układ mniej narażony na uderzenia hydrauliczne i skoki ciśnienia.
Jaką funkcję pełni filtr w układzie cieczowym opryskiwacza?
Filtr zatrzymuje zanieczyszczenia mechaniczne (np. piasek, resztki osadów), chroniąc dysze i zawory przed zapychaniem oraz przyspieszonym zużyciem. Regularne czyszczenie filtrów jest jedną z podstawowych czynności obsługowych przed zabiegiem.
Kiedy najczęściej dochodzi do zapchania filtra w opryskiwaczu?
Najczęściej po użyciu wody zanieczyszczonej osadami, przy słabym mieszaniu cieczy, po wsypaniu źle rozpuszczonych preparatów lub gdy w zbiorniku są resztki poprzednich mieszanin. Objawem bywa spadek ciśnienia i nierówna praca rozpylaczy.
Jakie są typowe objawy uszkodzonej pompy w opryskiwaczu?
Typowe objawy to trudność w uzyskaniu zadanego ciśnienia, spadek wydajności, nierówne ciśnienie na belce, nietypowe hałasy oraz wycieki. W praktyce przed wymianą pompy warto też sprawdzić filtry, szczelność i zawór regulacyjny.
Czy można pomylić pompę z filtrem na schemacie instalacji?
Tak, zwłaszcza gdy uczeń patrzy tylko na symbol graficzny bez analizy połączeń. Pompa jest elementem "napędzającym" układ, a filtr jest wpięty w przewód jako element przepływowy. Pomaga sprawdzić, czy za elementem są zawory/sekcje typowe dla strony tłocznej.
Jakie błędy najczęściej popełnia się przy czytaniu schematów opryskiwaczy?
Najczęstsze błędy to ignorowanie kierunku przepływu, mylenie elementów regulacyjnych z zasilającymi oraz wybór po "podobieństwie kształtu" symbolu. Dobra metoda to śledzenie drogi cieczy: zbiornik → pompa → filtr → regulacja → sekcje → rozpylacze.
Jak przygotować się do pytań o budowę opryskiwacza na egzaminie OGR.2?
Warto ćwiczyć rozpoznawanie elementów na schematach (pompa, filtry, zawory, powietrznik, sekcje), znać ich funkcje oraz typowe miejsca montażu w układzie. Pomagają też krótkie testy: "co wytwarza ciśnienie?", "co filtruje?", "co upuszcza nadmiar?".
info

To pytanie poprawnie rozwiązuje 47% zdających egzamin. trudne

Według specjalistów z branży: "Pompa mimośrodowa jest elementem wytwarzającym przepływ i ciśnienie cieczy roboczej w opryskiwaczu, dlatego na schemacie układu cieczowego oznacza się ją jako źródło zasilania instalacji."

Materiały:

  • Materiały dydaktyczne z mechanizacji rolnictwa/ogrodnictwa dotyczące opryskiwaczy
  • Instrukcje obsługi i schematy układów cieczowych opryskiwaczy (sekcje: budowa, układ hydrauliczny)
  • Atlasy/zeszyty ćwiczeń z rozpoznawania elementów maszyn rolniczych na schematach
