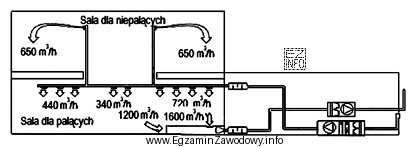

Wentylację rozpoznaje się po tym, co instalacja robi z powietrzem w pomieszczeniu i jak to jest pokazane na schemacie (kierunek strzałek, nazwy gałęzi, obecność elementów nawiewu/wywiewu).
"nawiewną" wybiera się wtedy, gdy schemat przedstawia doprowadzanie powietrza do sali (powietrze "wchodzi" do pomieszczenia), a nie pokazuje odrębnego układu usuwania powietrza z tej sali. Typowo będą to elementy takie jak kanał nawiewny, nawiewnik/kratka nawiewna oraz oznaczenia kierunku przepływu do wnętrza.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "wywiewną" – dotyczy instalacji, której funkcją jest usuwanie powietrza z pomieszczenia. Na schemacie dominują wtedy elementy wyciągowe (kratka wywiewna, kanał wywiewny) i kierunek przepływu z pomieszczenia na zewnątrz/ do centrali.
- "nawiewno-wywiewną" – oznacza układ zorganizowany w dwóch torach: jednocześnie jest nawiew oraz wywiew (zbilansowanie strumieni). Na schemacie powinny być widoczne oba kierunki i oba zestawy elementów.
- "nawiewną z rekuperatorem" – rekuperator (odzysk ciepła) jest elementem charakterystycznym dla instalacji z odzyskiem energii, zwykle w centralach nawiewno-wywiewnych. Sama obecność nawiewu bez informacji o odzysku ciepła nie pozwala na taki wybór.
W praktyce egzaminacyjnej kluczowe jest czytanie schematu: najpierw ustal, czy jest nawiew, wywiew czy oba, a dopiero potem szukaj elementów dodatkowych (filtry, nagrzewnice, odzysk ciepła). To zmniejsza ryzyko pomyłki wynikającej z "domyślania się" typu instalacji.
