KWALIFIKACJA GIW13 - STYCZEŃ 2018



PYTANIE NR 3.

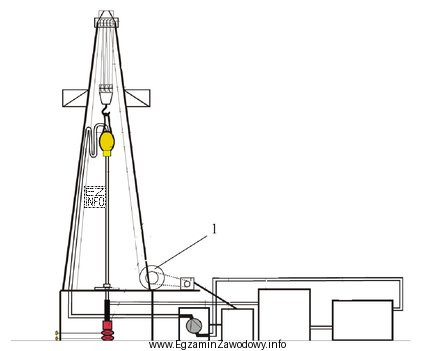

Na przedstawionym schemacie urządzenia wiertniczego cyfrą 1 oznaczono
Ilustracja przedstawia schemat urządzenia wiertniczego, które jest związane z kwalifikacją zawodową TECHNIK WIERTNIK -
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wyciąg wiertniczy to zespół służący do podnoszenia i opuszczania przewodu wiertniczego/kolumny, współpracujący z układem linowym i osprzętem podwieszenia. Pompa płuczkowa należy do obiegu płuczki, silnik do układu napędowego, a wielokrążek dolny jest tylko jednym z elementów układu linowego, nie całym wyciągiem.

Pełne wyjaśnienie:

W urządzeniu wiertniczym wyciąg wiertniczy odnosi się do zespołu realizującego operacje podnoszenia i opuszczania elementów zawieszonych (np. przewodu wiertniczego, narzędzi, rur). Na schematach szkoleniowych bywa oznaczany jako część układu podnoszenia, a jego identyfikacja opiera się na funkcji i usytuowaniu względem masztu oraz układu linowego.

Odpowiedź "wyciąg wiertniczy" jest poprawna, ponieważ wskazuje zespół odpowiadający za przenoszenie obciążeń i kontrolę ruchu pionowego zawieszonego zestawu. W praktyce jest to kluczowy układ podczas prac trippingowych (wyciąganie i zapuszczanie przewodu).

Dlaczego pozostałe odpowiedzi nie pasują:

  • "pompa płuczkowa" dotyczy obiegu płuczki wiertniczej. Jej zadaniem jest tłoczenie płuczki do przewodu i otworu, a nie realizacja podnoszenia. Pompy rozpoznaje się po powiązaniu z instalacją płuczkową (rurociągi, kolektory), a funkcjonalnie po generowaniu przepływu i ciśnienia.
  • "silnik napędowy" jest źródłem mocy dla wybranych zespołów (w zależności od konstrukcji wiertni). Sam silnik nie jest elementem układu podnoszenia jako takiego; na schematach może występować w rejonie napędu, przekładni lub agregatów energetycznych.
  • "wielokrążek dolny" jest częścią układu linowego (bloczków) i pełni określoną rolę w przełożeniu oraz prowadzeniu liny. To jednak pojedynczy element systemu, podczas gdy "wyciąg" obejmuje szerszy zespół podnoszenia. Częstą pułapką jest utożsamienie całego układu wyciągowego z jednym bloczkiem.

Wskazówka egzaminacyjna: najpierw ustal, czy numer na schemacie opisuje zespół funkcjonalny (np. układ podnoszenia/obieg płuczki/napęd), czy pojedynczą część. Dopiero potem wybieraj odpowiedź o odpowiednim "poziomie ogólności".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest wyciąg wiertniczy i do czego służy na wiertni?
Wyciąg wiertniczy to zespół urządzeń służący do podnoszenia i opuszczania przewodu wiertniczego oraz osprzętu w otworze. W praktyce umożliwia bezpieczne manewrowanie dużymi obciążeniami podczas zapuszczania i wyciągania rur, a także utrzymanie kontroli nad ruchem pionowym.
Jak odróżnić na schemacie wyciąg wiertniczy od wielokrążka dolnego?
Wyciąg to pojęcie szersze: obejmuje układ podnoszenia jako zespół. Wielokrążek dolny jest jednym elementem układu linowego (bloczków). Na schemacie wielokrążek zwykle jest pokazany przy haku/zawiesiu, a wyciąg jako część systemu odpowiedzialnego za cały proces podnoszenia.
Dlaczego pompa płuczkowa nie jest elementem wyciągu wiertniczego?
Pompa płuczkowa należy do obiegu płuczki wiertniczej i służy do tłoczenia płuczki przez przewód do otworu. Jej funkcją jest zapewnienie przepływu i ciśnienia, a nie podnoszenie ładunku. Na rysunkach technicznych rozpoznasz ją po powiązaniu z rurociągami i instalacją płuczkową.
Jaką rolę pełni silnik napędowy na urządzeniu wiertniczym?
Silnik napędowy dostarcza moc do pracy wybranych zespołów (zależnie od konstrukcji wiertni). Może napędzać np. układ obrotu, pompy lub inne mechanizmy, ale sam w sobie nie jest wyciągiem. W pytaniach egzaminacyjnych "silnik" zwykle dotyczy źródła energii, a nie układu podnoszenia.
Jakie elementy najczęściej wchodzą w skład układu podnoszenia na wiertni?
Układ podnoszenia obejmuje elementy, które przenoszą i kontrolują obciążenie podczas ruchu pionowego. Zwykle są to: układ linowy z bloczkami (w tym wielokrążki), elementy zawieszenia oraz mechanizmy umożliwiające realizację ruchu i jego hamowanie. W testach ważne jest rozróżnienie "zespół" vs "pojedynczy element".
Czy wyciąg wiertniczy odpowiada tylko za podnoszenie, czy też za opuszczanie?
Za oba kierunki. Wyciąg wiertniczy służy zarówno do podnoszenia, jak i kontrolowanego opuszczania przewodu oraz osprzętu. W praktyce równie ważne jak podnoszenie jest bezpieczne wyhamowanie i utrzymanie stabilnej prędkości opuszczania, aby nie dopuścić do niekontrolowanych obciążeń dynamicznych.
Jakie błędy najczęściej popełnia się w zadaniach z rozpoznawania elementów wiertni?
Najczęstsze błędy to mylenie elementu z całym zespołem (np. wskazanie wielokrążka zamiast wyciągu), zgadywanie po "typowym układzie" bez czytania schematu oraz mieszanie układów funkcjonalnych (napęd vs obieg płuczki vs podnoszenie). Pomaga analiza funkcji: co tłoczy, co napędza, a co podnosi.
Kiedy w praktyce najbardziej wykorzystuje się wyciąg wiertniczy?
Najintensywniej podczas prac związanych z przemieszczaniem przewodu wiertniczego: zapuszczania i wyciągania rur, wymiany narzędzia, operacji pomocniczych wymagających podwieszenia ciężkich elementów. To typowe sytuacje, w których układ podnoszenia pracuje cyklicznie i pod dużymi obciążeniami.
Jak przygotować się do zadań ze schematami urządzenia wiertniczego na egzaminie?
Ćwicz rozpoznawanie zespołów na kilku różnych schematach, bo rysunki mogą się różnić. Ucz się według funkcji (podnoszenie, obieg płuczki, napęd), a nie tylko wyglądu. Dobrą metodą jest tworzenie własnej "legendy" pojęć: wyciąg, wielokrążek, pompa, silnik — i szybkie cechy odróżniające.
Gdzie na schemacie wiertni zwykle znajduje się obieg płuczki wiertniczej?
Obieg płuczki rozpoznasz po elementach związanych z przepływem cieczy: pompach, rurociągach, kolektorach i połączeniach prowadzących płuczkę do przewodu/otworu i z powrotem. W przeciwieństwie do wyciągu, obieg płuczki nie jest powiązany z hakami czy układem bloczków, tylko z instalacją hydrauliczną.
info

Około 41% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: "Wyciąg wiertniczy to zespół służący do podnoszenia i opuszczania przewodu wiertniczego/kolumny, współpracujący z układem linowym i osprzętem podwieszenia."

Materiały:

  • Materiały dydaktyczne szkoły/CKZ dotyczące budowy urządzenia wiertniczego (schematy zespołów)
  • Instrukcje stanowiskowe i opisy technologiczne wiertni używane w pracowni (o ile dostępne)
  • Atlas/kompendium elementów urządzeń wiertniczych z rysunkami poglądowymi
