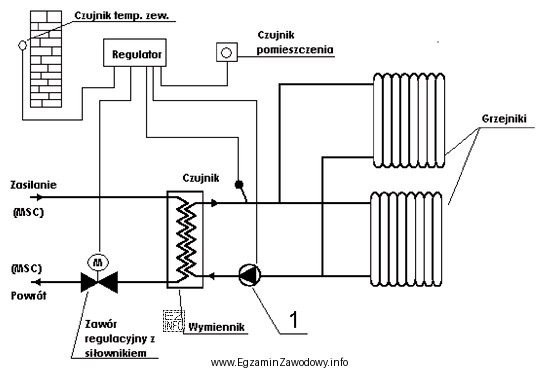

Na schematach instalacyjnych kluczowe są dwa elementy: symbol oraz miejsce w układzie. Oznaczenie "1" przedstawiono jako okrąg z wpisanym trójkątem, którego wierzchołek pokazuje kierunek przepływu. Taki zapis jest typowym symbolem pompy.
Drugą wskazówką jest lokalizacja: element "1" znajduje się na rurociągu powrotnym obiegu wtórnego, czyli po stronie instalacji odbiorczej budynku. Po tej stronie na schemacie widoczne są grzejniki, więc jest to obieg centralnego ogrzewania (c.o.). W obiegu grzejnikowym urządzeniem wymuszającym przepływ jest pompa obiegowa, której zadaniem jest pokonanie oporów hydraulicznych instalacji i zapewnienie przepływu przez odbiorniki.
Dlaczego pozostałe odpowiedzi nie pasują?
- "pompa cyrkulacyjna" dotyczy instalacji ciepłej wody użytkowej (c.w.u.) i służy do utrzymania dostępności ciepłej wody w punktach czerpalnych. Na schemacie obiegu grzejnikowego (bez punktów poboru wody) taka interpretacja jest typowym błędem pojęciowym.
- "filtr" i "odmulacz" to urządzenia ochronne, ale mają inne oznaczenia graficzne niż pompa. Ponadto ich funkcją jest wyłapywanie zanieczyszczeń/osadów, a nie wymuszanie przepływu.
W praktyce egzaminacyjnej warto zapamiętać: grzejniki na schemacie = obieg c.o. = pompa obiegowa, a punkty czerpalne i pętla cyrkulacji = c.w.u. = pompa cyrkulacyjna.
