Zespół zamykania (często nazywany też układem zamykania/otwierania formy) ma dwa kluczowe zadania:
- zamykać i otwierać formę (ruch płyty ruchomej względem płyty stałej),
- zapewnić siłę zwarcia, aby podczas wtrysku połówki formy nie rozchyliły się pod wpływem ciśnienia tworzywa.
Dlatego na schemacie wtryskarki zespół ten rozpoznaje się po elementach związanych z formą: płytach mocujących, prowadnicach/kolumnach oraz mechanizmie napędzającym ruch zamykania (np. układ kolanowy lub siłownik w zależności od konstrukcji). W pytaniu trzeba wskazać oznaczenie, które obejmuje właśnie ten obszar funkcjonalny, a nie zespół wtryskowy.

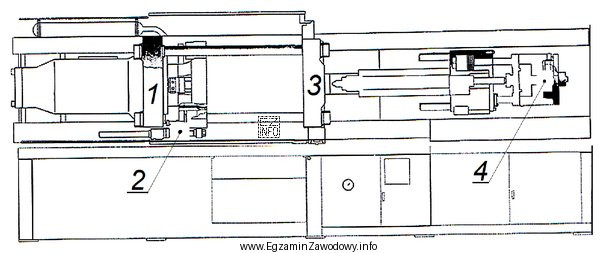

Odpowiedź "1" jest poprawna, ponieważ na przedstawionym schemacie odpowiada zespołowi realizującemu zamykanie i otwieranie formy (część zaciskowa/clamping unit).
Pozostałe numery są niepoprawne, ponieważ w typowym schemacie wtryskarki odnoszą się do innych obszarów maszyny, np.:
- elementów zespołu wtryskowego (uplastycznianie i podawanie tworzywa: cylinder, ślimak, dysza),
- układów napędowych lub pomocniczych (hydraulika/elektryka),
- sterowania i osłon, które nie realizują ruchu zamykania formy.
Wskazówka egzaminacyjna: gdy w pytaniu pojawia się sformułowanie "zamykania i otwierania formy", szukaj na rysunku tej części maszyny, która bezpośrednio współpracuje z formą i odpowiada za jej docisk oraz rozwarcie – nie myl jej z częścią, która jedynie wtryskuje tworzywo do kanałów formujących.
