W odsalarkach osmotycznych (RO) kluczowym parametrem pracy jest ciśnienie po stronie wody morskiej. To ono umożliwia wymuszenie przepływu przez membrany i uzyskanie permeatu (wody odsolonej). Z tego powodu instalacja zawiera elementy, które nie tylko mierzą ciśnienie, ale przede wszystkim je kontrolują i stabilizują w różnych stanach pracy (rozruch, praca ustalona, zmienne zasolenie i temperatura, zmiany oporów filtrów i membran).
Kontrola i regulacja wysokiego ciśnienia jest realizowana przez element wykonawczy armatury (np. zawór regulacyjny/ciśnieniowy, zawór utrzymujący ciśnienie, element dławienia przepływu). Taki element zmienia warunki przepływu tak, aby utrzymać wymaganą wartość ciśnienia lub ograniczyć jego wzrost. Sam przyrząd pomiarowy (np. manometr/przetwornik) może wskazywać wartość, ale nie reguluje jej bezpośrednio.

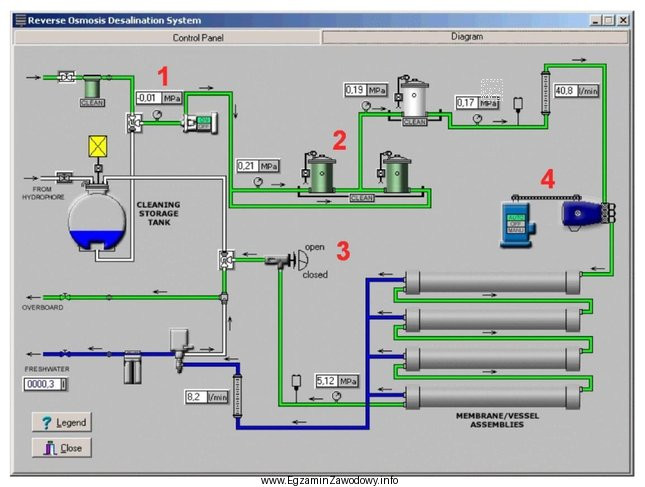

W pytaniu wskazano obszar: "na odpływie z odsalarki osmotycznej" po stronie wody morskiej. W praktyce odpływ może dotyczyć strumienia solanki/koncentratu, a element regulacyjny bywa umieszczony tak, aby utrzymywać właściwe warunki ciśnieniowe w części wysokociśnieniowej instalacji. Dlatego poprawny wybór wymaga rozpoznania symbolu armatury na schemacie oraz zrozumienia jej funkcji w układzie.
Odpowiedź "3" jest poprawna, ponieważ w tym zadaniu element oznaczony numerem 3 pełni funkcję kontroli i regulacji wysokiego ciśnienia na wskazanym odcinku instalacji. Pozostałe odpowiedzi są błędne, gdyż odnoszą się do elementów, które typowo pełnią inne role (np. pomiar, filtracja, odcięcie, obejście) albo znajdują się w części układu, gdzie nie realizuje się właściwej regulacji wysokiego ciśnienia.
- Wskazówka egzaminacyjna: najpierw rozpoznaj symbol (zawór regulacyjny/zawór bezpieczeństwa/manometr), a dopiero potem numer. Numer bez funkcji nic nie mówi.
- Typowa pułapka: wybór manometru jako "regulacji", bo jest powiązany z ciśnieniem – to element pomiarowy, nie wykonawczy.
