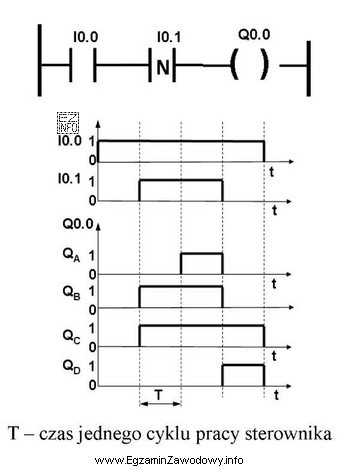

W pokazanym szczeblu LD cewka Q0.0 jest sterowana warunkiem szeregowym: najpierw musi być spełniony styk I0.0 (logika poziomowa), a następnie styk I0.1 z literą "N" (logika krawędziowa).
Symbol "N" oznacza detekcję zbocza opadającego (przejście sygnału z 1 na 0). Taki element nie "trzyma" stanu jak styk NO/NC, tylko generuje krótki impuls w dokładnie tym cyklu skanowania PLC, w którym wykryto zmianę. Szerokość tego impulsu to T – czas jednego cyklu pracy sterownika.
Z przebiegów wejściowych wynika, że I0.0 ma stan wysoki w przedziale t1–t4, więc w chwili t3 jest równe 1. Natomiast I0.1 przechodzi z 1 na 0 właśnie w momencie t3 (zbocze opadające). Oznacza to, że w cyklu obejmującym t3 oba warunki są spełnione: I0.0=1 oraz występuje zbocze opadające na I0.1. W efekcie wyjście Q0.0 przyjmuje stan wysoki tylko na jeden cykl T, po czym wraca do zera.
Dlatego poprawny jest przebieg "Q_A", bo przedstawia pojedynczy impuls zaczynający się w t3 i trwający T. Przebieg "Q_B" sugeruje działanie zależne od poziomu I0.1 (stan wysoki t2–t3), a nie od zmiany. "Q_C" oznaczałby podtrzymanie od t2 aż do t4, co nie wynika z żadnej detekcji krawędzi. "Q_D" odpowiadałby sytuacji, jakby użyto styku normalnie zamkniętego (aktywnego, gdy I0.1=0) i wtedy wyjście trwałoby t3–t4, co przeczy zasadzie impulsu jednego cyklu dla detektora zbocza.
