KWALIFIKACJA BUD18 - CZERWIEC 2023



PYTANIE NR 10.

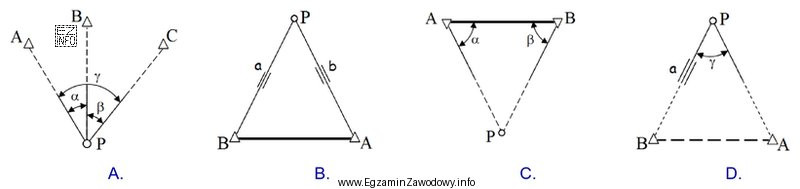

Na rysunkach przedstawiono schematy rozmieszczenia punktów w płaszczyźnie poziomej.
Który rysunek ilustruje wyznaczanie współrzędnych punktu wcinanego P metodą kątowego wcięcia w przód?
Na rysunkach przedstawiono schematy rozmieszczenia punktów w płaszczyź
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rysunek C przedstawia metodę kątowego wcięcia w przód, gdzie z dwóch znanych punktów A i B mierzy się kąty α i β do punktu P, którego współrzędne są wyznaczane. Na rysunku C widoczne są kąty skierowane od punktów A i B w stronę punktu P, co jest charakterystyczne dla tej metody.
