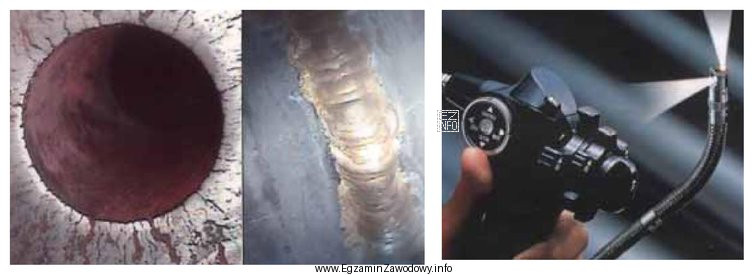

W pytaniu należy rozpoznać, jaką metodą badań nieniszczących (NDT) uzyskano przedstawione na rysunkach wyniki dla elementów walczaka. Poprawna odpowiedź: "wizualną", czyli badanie VT.
Dlaczego "wizualną"?
Badanie wizualne opiera się na obserwacji dostępnej powierzchni elementu. Typowym "wynikiem" VT są zdjęcia/obrazy pokazujące stan powierzchni: rysy, pęknięcia otwarte do powierzchni, korozję, ubytki materiału, odkształcenia, ślady przegrzania czy nieszczelności. Nie występuje tu obrazowanie struktur wewnętrznych ani charakterystyczne wskazania generowane przez przyrządy pomiarowe – widzi się po prostu to, co jest na powierzchni.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "magnetyczną" (w praktyce najczęściej magnetyczno-proszkową) stosuje się do wykrywania nieciągłości powierzchniowych i podpowierzchniowych w materiałach ferromagnetycznych. Wynikiem są zwykle wskazania w postaci nagromadzenia proszku/kontrastu w miejscu rozproszenia pola magnetycznego, a nie typowa dokumentacja jak w zwykłej obserwacji powierzchni.
- "radiograficzną" daje obraz "prześwietlenia" (rejestrację promieniowania po przejściu przez materiał). Służy do wykrywania nieciągłości objętościowych i zmian grubości, a wynik ma postać radiogramu z różnicami zaczernienia, charakterystycznymi dla wad wewnętrznych. To inny typ informacji niż prosta ocena wyglądu powierzchni.
- "prądów wirowych" polega na wzbudzeniu prądów w badanym przewodzącym materiale i analizie zmian sygnału w cewce. Wynikiem są wskazania aparatu (sygnały, wykresy, amplitudy/fazy) oraz mapowanie, a nie klasyczny "obraz" powierzchni jak w VT.
Wskazówka egzaminacyjna: jeśli w zadaniu widzisz fotografie powierzchni, zbliżenia wad, ślady korozji lub pęknięć bez typowych oznak pracy aparatury (radiogramu/wykresów/kontrastowego proszku), najpierw rozważ VT. Gdy pojawia się obraz przenikania przez materiał – myśl o RT. Gdy są "linie" proszku – MT. Gdy są sygnały/wykresy – ET.
