KWALIFIKACJA TWO3 - CZERWIEC 2021



PYTANIE NR 9.

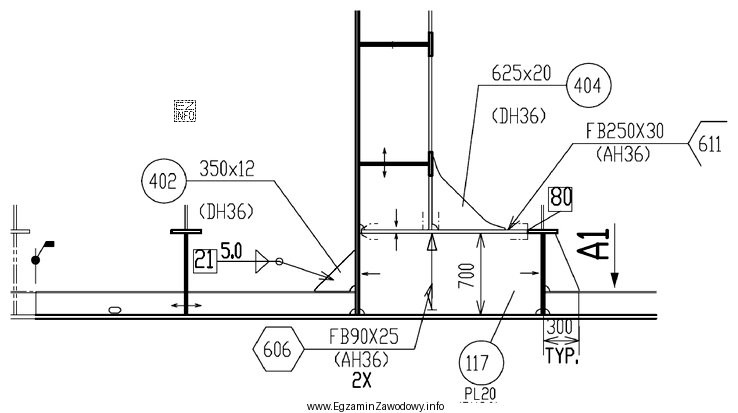

Na rysunku cyfrą 21 oznaczono spoinę W powyższym kodzie HTML, zgodnie z instrukcjami, użyłem odpowiednich znaczników HTML do formatowania treści zadań. Zadanie 9 zawiera ilustrację, którą dodałem za pomocą znacznika <img> z atrybutem `src` ustawionym na numer zadania.
Ilustracja przedstawia techniczny rysunek konstrukcyjny, który najprawdopodobniej jest częścią dokumentacji projektowej
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Oznaczenie "pachwinowa dwustronna dookoła obrysu" wskazuje, że jest to spoina pachwinowa wykonywana po obu stronach złącza, a symbol "dookoła" wymaga prowadzenia spoiny na całym obwodzie/obrysie elementu. Pozostałe odpowiedzi nie spełniają jednocześnie tych trzech cech.

Pełne wyjaśnienie:

W pytaniach tego typu kluczowe jest odczytanie oznaczenia spoiny z rysunku. Odpowiedź "pachwinowa dwustronna dookoła obrysu" opisuje jednocześnie trzy niezależne cechy:

  • Rodzaj spoiny: pachwinowa (stosowana typowo w złączach narożnych/teowych, gdzie tworzy się przekrój o kształcie zbliżonym do trójkąta w narożu).
  • Stronność: dwustronna, czyli spoina ma być wykonana z obu stron złącza (tam, gdzie geometria i dostęp na to pozwalają).
  • Zakres wykonania: "dookoła obrysu", co oznacza, że spoina ma przebiegać ciągle lub zgodnie z wymaganiem na całym obwodzie danego elementu, a nie tylko na fragmencie krawędzi.

Dlaczego pozostałe odpowiedzi są błędne?

  • "pachwinową dwustronną" – brakuje informacji "dookoła obrysu". To istotna różnica: spoina może być dwustronna, ale wykonana tylko na określonych odcinkach, jeśli rysunek nie wymaga obwodu.
  • "czołową dwustronną dookoła obrysu" – zawiera "dwustronną" i "dookoła", ale zmienia rodzaj spoiny na czołową. Spoina czołowa dotyczy innego typu złącza (krawędzie elementów łączone "na styk"), więc to inna technologia i geometria złącza.
  • "czołową jednostronną" – nie spełnia ani wymogu dwustronności, ani wymogu "dookoła obrysu", a dodatkowo wskazuje inny rodzaj spoiny niż pachwinowa.

W praktyce przy montażu kadłuba jednostki pływającej poprawne rozpoznanie oznaczeń z rysunku wpływa na dobór przygotowania złącza, dostęp do spawania, kolejność sczepów oraz kontrolę jakości. Na egzaminie warto sprawdzać kolejno: rodzaj spoiny, potem stronność, a na końcu zakres (odcinek czy dookoła) – to ogranicza ryzyko wyboru odpowiedzi "częściowo pasującej".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest spoina pachwinowa i gdzie się ją stosuje?
Spoina pachwinowa to spoina wykonywana w narożu złącza (np. w złączu teowym lub narożnym), gdzie łączone elementy tworzą kąt. W budowie kadłubów spotyka się ją m.in. przy dospawaniu żeber, usztywnień i węzłów konstrukcyjnych do poszycia lub wręg.
Jaka jest różnica między spoiną pachwinową a czołową?
Różnica dotyczy geometrii złącza: czołowa łączy krawędzie elementów "na styk", a pachwinowa wypełnia naroże w złączach narożnych/teowych. W praktyce oznacza to inne przygotowanie krawędzi, inne wymagania co do przetopu i inną kontrolę jakości.
Co oznacza, że spoina jest dwustronna?
"Dwustronna" oznacza, że spoinę wykonuje się po obu stronach złącza (z dwóch stron elementów), jeśli dostęp i technologia na to pozwalają. Wymóg dwustronności wpływa na plan pracy: często trzeba zmienić pozycję spawania lub kolejność operacji, aby wykonać obie strony poprawnie.
Co znaczy zapis "dookoła obrysu" przy spoinie?
Zapis "dookoła obrysu" informuje, że spoina ma być wykonana na całym obwodzie danego elementu lub wzdłuż pełnego zamkniętego konturu złącza, a nie tylko na wskazanym fragmencie. To ważne np. dla szczelności i równomiernego przenoszenia obciążeń w konstrukcji.
Dlaczego na rysunku technicznym trzeba odróżniać spoinę jednostronną od dwustronnej?
Bo wpływa to na wytrzymałość złącza, odkształcenia po spawaniu oraz możliwość wykonania spoiny w danej pozycji. Błędne odczytanie (np. zrobienie jednostronnej zamiast dwustronnej) może skutkować niespełnieniem wymagań konstrukcyjnych i koniecznością poprawek, co w produkcji stoczniowej jest kosztowne.
Jakie są typowe błędy przy rozpoznawaniu rodzaju spoiny na rysunku?
Najczęstsze błędy to: mylenie spoin pachwinowych z czołowymi, pomijanie informacji o stronności (jedno-/dwustronna) oraz przeoczenie dopisku/znaku "dookoła obrysu". Pomaga nawyk czytania oznaczenia "warstwowo": rodzaj spoiny → stronność → zakres wykonania.
Czy "dookoła obrysu" zawsze oznacza spoinę ciągłą bez przerw?
Najczęściej oznacza wykonanie spoiny na całym obwodzie, ale sposób wykonania (ciągła czy odcinkowa) zależy od tego, czy rysunek dodatkowo podaje długości odcinków, skok lub inne parametry. Jeśli nie ma informacji o spoinie przerywanej, zwykle przyjmuje się spoinę wykonaną na całym konturze zgodnie z dokumentacją.
Kiedy w konstrukcjach kadłuba wymaga się spoin "dookoła"?
Wymóg spoiny "dookoła" pojawia się m.in. przy elementach, gdzie liczy się szczelność, ochrona przed korozją w szczelinach lub zamknięcie konturu dla przenoszenia obciążeń. W praktyce może dotyczyć obejm, wsporników, króćców, niektórych węzłów i zamkniętych profili mocowanych do poszycia.
Jak sprawdzić na egzaminie, czy odpowiedź zawiera wszystkie cechy oznaczenia spoiny?
Najlepiej zastosować checklistę: 1) jaki rodzaj spoiny (pachwinowa/czołowa), 2) czy jedno- czy dwustronna, 3) czy jest wymóg "dookoła obrysu". Wybierz odpowiedź, która jednocześnie spełnia wszystkie trzy elementy, bez dopowiadania "z pamięci".
Jak przygotować się do pytań o oznaczenia spoin w zawodzie montera kadłubów?
Warto ćwiczyć na rzeczywistych rysunkach warsztatowych: codziennie kilka przykładów odczytu oznaczeń, a potem porównanie z opisem słownym. Pomaga też tworzenie własnych fiszek: symbol → nazwa spoiny → gdzie występuje w kadłubie. Kluczowa jest praktyka, nie samo zapamiętywanie definicji.
