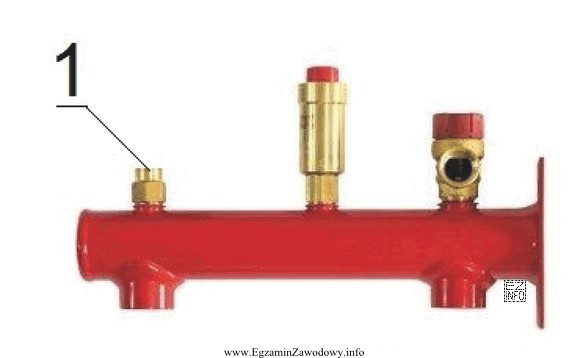

Grupa bezpieczeństwa w instalacjach wodnych (np. grzewczych) jest zespołem armatury, którego zadaniem jest zarówno zabezpieczenie układu, jak i umożliwienie kontroli parametrów pracy. Elementem służącym do bieżącej kontroli jest manometr, który wskazuje aktualne ciśnienie w instalacji. Z tego powodu, gdy na rysunku trzeba wskazać, co należy zamontować w miejscu przewidzianym na przyrząd pomiarowy, właściwym wyborem jest odpowiedź "manometr wraz z króćcem.". Króciec pełni rolę przyłącza montażowego (pozwala zamontować manometr we właściwym miejscu i zapewnić szczelność połączenia).
Dlaczego pozostałe odpowiedzi są niepoprawne w tym miejscu:
- "zawór odcinający." – służy do odcięcia przepływu (np. na czas serwisu), ale w grupie bezpieczeństwa nie zastępuje przyrządu pomiarowego. Umieszczenie go zamiast manometru nie daje informacji o ciśnieniu.
- "zawór bezpieczeństwa." – jest kluczowym elementem ochrony przed nadciśnieniem, jednak ma własne, dedykowane miejsce w zespole (zwykle w osi przepływu/odgałęzieniu przewidzianym do zrzutu). Nie pełni funkcji pomiarowej.
- "odpowietrznik." – odpowiada za usuwanie powietrza z układu i także ma charakterystyczny punkt montażu (zwykle w najwyższym miejscu lub na odgałęzieniu przeznaczonym do odpowietrzania), a nie w miejscu typowym dla manometru.
Wskazówka egzaminacyjna: najpierw przypisz funkcję do elementu (pomiar, odcięcie, zrzut nadciśnienia, usuwanie powietrza), a dopiero potem dopasuj go do miejsca na rysunku grupy bezpieczeństwa. To ogranicza ryzyko pomyłki wynikającej z samej nazwy "bezpieczeństwa".
