W izolacjach zimnochronnych jedną z kluczowych warstw jest warstwa parochronna (paroizolacyjna). Jej zadaniem jest ograniczenie przenikania pary wodnej do strefy o obniżonej temperaturze, co zmniejsza ryzyko kondensacji, zawilgocenia izolacji i spadku jej skuteczności.

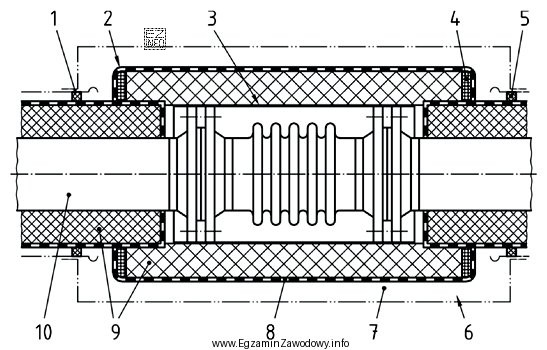

W tym zadaniu nie sprawdza się obliczeń ani doboru materiału "z pamięci", tylko umiejętność czytania rysunku warstwowego. Należy odszukać na rysunku izolacji zimnochronnej kompensatora warstwę opisaną jako parochronna (albo wskazaną w legendzie/oznaczeniach) i odczytać przypisaną jej cyfrę.
Odpowiedź "8" jest poprawna, bo na rysunku to właśnie ta cyfra odpowiada warstwie parochronnej.
Dlaczego pozostałe odpowiedzi są błędne? Ponieważ wskazują numery przypisane innym elementom przekroju niż warstwa parochronna. Typowe pomyłki wynikają z tego, że na rysunkach warstwowych znajduje się wiele numerów obok siebie, a warstwy mogą wyglądać podobnie (np. warstwa ochronna, warstwa nośna lub inne warstwy uszczelniające). W praktyce egzaminacyjnej warto:
- najpierw znaleźć opis/legendę warstw,
- prześledzić przebieg warstwy na całym przekroju,
- sprawdzić, czy numer dotyczy warstwy (ciągłej), a nie punktowego elementu (np. opaski, blachy, mocowania).
Taka metodyka minimalizuje ryzyko błędu nieuwagi i przypadkowego wskazania numeru z sąsiedniej warstwy.
