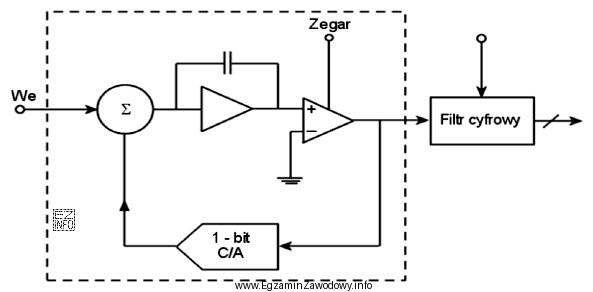

Przetwornik A/C sigma-delta (ΣΔ) działa w oparciu o modulator w pętli sprzężenia zwrotnego. Charakterystyczne elementy takiego schematu to: blok całkujący (lub ogólniej filtr analogowy w torze), kwantyzer (często 1‑bitowy komparator) oraz pętla, która porównuje sygnał wejściowy z sygnałem zwrotnym i wytwarza szybki strumień bitów. Następnie w części cyfrowej stosuje się zwykle filtrację i decymację, aby uzyskać wynik o większej rozdzielczości.
Odpowiedź "A/C sigma delta." pasuje do schematu, gdy na rysunku widać właśnie pętlę z integratorem/filtracją i sprzężeniem zwrotnym z wyjścia kwantyzera. To odróżnia ΣΔ od innych popularnych architektur.
- "C/A z drabinką rezystorów." jest niepoprawne, bo drabinka rezystorowa (np. R‑2R) to klasyczny element przetwornika cyfrowo‑analogowego, w którym bity sterują siecią rezystorów tworzącą napięcie/prąd wyjściowy. Nie jest to typowy rdzeń sigma-delta A/C.
- "A/C z podwójnym całkowaniem." (dual-slope) to inna metoda A/C: wejście jest całkowane przez ustalony czas, a potem całkowanie jest "odwracane" znanym napięciem odniesienia do zera; mierzy się czas rozładowania. W schemacie dual-slope kluczowa jest sekwencja faz i przełączanie, a nie ciągła pętla modulacyjna ΣΔ.
- "C/A ze źródłami prądowymi ważonymi dwójkowo." opisuje architekturę DAC, gdzie każdy bit włącza źródło prądowe o wadze 1, 2, 4, 8… i prądy sumują się. To także konwersja C/A, a nie A/C sigma-delta.
Wskazówka egzaminacyjna: gdy widzisz na schemacie integrator + komparator/kwantyzer + sprzężenie zwrotne, podejrzewaj sigma-delta. Gdy widzisz R‑2R albo sumowanie prądów ważonych bitami, to zwykle DAC. Gdy widzisz dwie fazy całkowania i pomiar czasu dojścia do zera, to dual-slope.
