Karta rozszerzeń to dodatkowy podzespół komputera w formie płytki drukowanej (PCB), który instaluje się w gnieździe/porcie rozszerzeń na płycie głównej. Jej celem jest rozbudowa możliwości komputera, np. o lepszą grafikę (karta graficzna), dodatkowe porty, kontroler dysków, kartę dźwiękową lub sieciową.

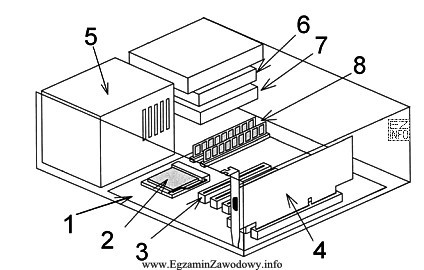

Na schematach i rysunkach egzaminacyjnych kartę rozszerzeń najczęściej rozpoznaje się po kilku cechach:
- Jest wpięta w slot (np. PCI/PCI Express) – widać miejsce styku krawędzi karty ze złączem na płycie.
- Jest ustawiona prostopadle do płyty głównej (w przeciwieństwie do elementów lutowanych bezpośrednio na laminacie).
- Często jest narysowana jako osobna "płytka" z elementami, która wystaje ponad płytę, czasem w kierunku tylnej ścianki obudowy (tam, gdzie byłyby gniazda na śledziu).
Odpowiedź "4" jest poprawna, ponieważ na rysunku to właśnie tym numerem oznaczono element spełniający powyższy opis: osobny moduł w slocie rozszerzeń.
Pozostałe odpowiedzi są nieprawidłowe, bo wskazują numery odnoszące się do innych części zestawu/płyty (np. złączy, układów lub innych modułów), które nie są kartą rozszerzeń. Typowy błąd polega na wybieraniu numeru "na oko" bez sprawdzenia, czy element jest faktycznie wpinany w slot (karta), czy jest częścią płyty głównej.
Wskazówka egzaminacyjna: gdy widzisz kilka podzespołów na rysunku, najpierw poszukaj slotu i elementu, który jest w niego wsunięty. Dopiero potem dopasuj numer oznaczenia.
