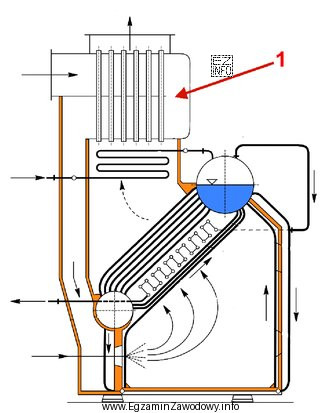

W kotłach okrętowych (i ogólnie w siłowniach) spotyka się kilka charakterystycznych elementów, które na rysunkach mogą wyglądać podobnie, ale pełnią różne funkcje. Element wskazany jako podgrzewacz powietrza jest częścią układu poprawy sprawności: ma za zadanie ogrzać powietrze kierowane do paleniska, zwykle dzięki odzyskowi ciepła ze spalin. Ogrzane powietrze sprzyja lepszemu spalaniu (łatwiejszy zapłon, stabilniejszy płomień) i zmniejsza straty energii.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Podgrzewacz wody – to także wymiennik ciepła, ale pracuje w obiegu wody zasilającej kocioł (podnosi temperaturę wody przed wejściem do części parotwórczej). Funkcyjnie i instalacyjnie wiąże się z przewodami wody/układem zasilania, a nie z doprowadzeniem powietrza do paleniska.
- Walczak wodny – jest zbiornikiem w kotle, w którym zachodzi rozdział faz (woda/para) i stabilizacja obiegu. Na schematach ma zwykle postać większego bębna/zbiornika, a nie pakietu kanałów charakterystycznych dla podgrzewaczy.
- Komora paleniskowa kotła – to przestrzeń, w której spala się paliwo. Jest elementem konstrukcyjnym paleniska, a nie urządzeniem odzysku ciepła. Na rysunku odpowiada obszarowi spalania, a nie wymiennikowi ogrzewającemu powietrze.
Wskazówka egzaminacyjna: jeśli na schemacie widać element "na drodze spalin" współpracujący z doprowadzeniem powietrza do paleniska, najczęściej chodzi o podgrzewacz powietrza. Gdy element jest włączony w obieg wody zasilającej, wtedy rozważ podgrzewacz wody lub ekonomizer (zależnie od nazewnictwa w danym materiale).
