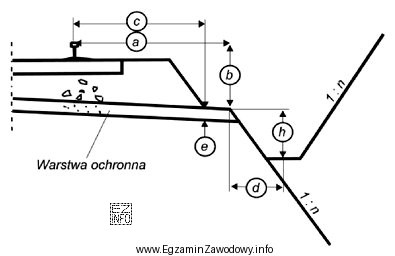

W przekrojach konstrukcyjnych nawierzchni kolejowej i podtorza oznaczenia literowe (np. a, b, c, d, e) bardzo często odnoszą się do wymiarów (grubości, szerokości, głębokości) poszczególnych warstw lub elementów. W tym typie zadania należy przede wszystkim sprawdzić, do czego prowadzą strzałki wymiarowe przy literze oraz jaki obszar przekroju obejmuje dany wymiar.
Odpowiedź "grubość warstwy ochronnej" jest poprawna, gdy litera "e" wskazuje pionowy wymiar warstwy ochronnej w podtorzu. Warstwa ochronna (w sensie konstrukcyjnym podtorza) pełni rolę pośrednią między podsypką a gruntem/warstwami niższymi: poprawia warunki pracy układu, ogranicza niekorzystne oddziaływania wody i drobnych frakcji oraz stabilizuje podłoże. Z tego powodu jej grubość jest parametrem, który bywa bezpośrednio wymiarowany na rysunku.
Dlaczego pozostałe odpowiedzi są błędne w tym kontekście:
- "głębokość rowu bocznego" dotyczy elementu odwodnienia zlokalizowanego poza głównym układem warstw pod torem. Na rysunku byłaby wymiarowana w obszarze rowu, zwykle od dna rowu do terenu/skarpy, a nie w obrębie warstw pod podsypką.
- "grubość warstwy podsypki" jest również wymiarem warstwy, ale odnosi się do podsypki bezpośrednio pod podkładami. Jeżeli "e" wskazuje warstwę ochronną, to pomylenie z podsypką wynika najczęściej z podobnego sposobu kreskowania lub z przyjęcia, że "najważniejsza warstwa" to podsypka. Na rysunku należy rozróżnić położenie: podsypka jest wyżej.
- "szerokość ławy torowiska" dotyczy wymiaru poziomego (szerokości) w rejonie ławy/obszaru podsypki i skarp. Gdy litera opisuje grubość warstwy, będzie to wymiar pionowy, więc "szerokość" nie pasuje do sposobu wymiarowania.
Wskazówka egzaminacyjna: najpierw ustal, czy litera odnosi się do pionu (grubość/głębokość), czy do poziomu (szerokość), a dopiero potem dopasuj nazwę elementu przekroju.
