Nadlew (często nazywany też zasilaczem) jest elementem układu wlewowo-zasilającego, którego zadaniem jest dostarczenie ciekłego metalu do odlewu w czasie krzepnięcia. W miarę stygnięcia metal zmniejsza objętość (skurcz), a bez zasilania w odlewie mogą powstawać jamy lub porowatość skurczowa. Nadlew stanowi więc "magazyn" ciekłego metalu, który ma krzepnąć możliwie późno i zasilać strefę odlewu najbardziej narażoną na skurcz.
W tego typu zadaniu kluczowe jest rozpoznanie funkcji i położenia elementu na rysunku: nadlew jest zwykle umieszczany tak, aby zapewnić dopływ metalu do odlewu w krytycznym miejscu oraz aby jego krzepnięcie następowało po odlewie (kierunkowe krzepnięcie). Dlatego poprawne wskazanie numeru wymaga odróżnienia nadlewu od pozostałych oznaczonych części układu (np. kanałów doprowadzających, elementów wlewowych lub innych dodatków technologicznych).

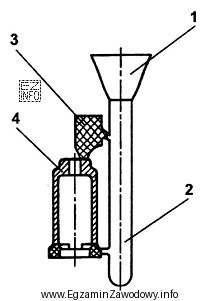

Odpowiedź "3" jest poprawna, ponieważ na rysunku numer ten odnosi się do elementu pełniącego rolę nadlewu, czyli zbiornika zasilającego odlew podczas krzepnięcia. Pozostałe proponowane numery odnoszą się do innych elementów przedstawionych na rysunku, które nie spełniają funkcji zasilania odlewu w fazie krzepnięcia, dlatego ich wybór wynika zazwyczaj z pomylenia nazw lub z patrzenia wyłącznie na kształt, a nie na przeznaczenie technologiczne.
Wskazówka egzaminacyjna: jeśli masz wątpliwość, przypomnij sobie, że nadlew odpowiada za kompensację skurczu, więc powinien być powiązany z odlewem tak, by metal mógł "dopływać" do miejsca, które krzepnie najpóźniej i wymaga zasilania. Rozpoznawaj elementy nie tylko po geometrii, ale też po relacji z odlewem i kierunku przepływu metalu.
