KWALIFIKACJA ELE11 - STYCZEŃ 2017



PYTANIE NR 29.

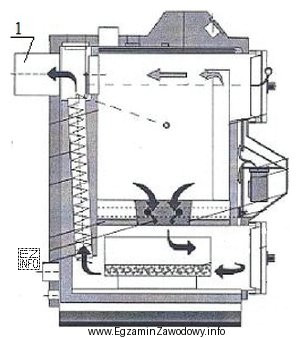

Na rysunku numerem 1 oznaczono
Ilustracja przedstawia schematyczny rysunek techniczny urządzenia związanego z systemem energetyki odnawialnej,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odprowadzenie spalin to element toru spalin, który wyprowadza produkty spalania z komory/paleniska do dalszej części instalacji (np. czopucha lub komina). Pozostałe odpowiedzi dotyczą innych funkcji: osłony wentylatora, komory zasypowej lub dyszy powietrza wtórnego, a nie ujścia spalin.

Pełne wyjaśnienie:

Element opisany jako odprowadzenie spalin pełni funkcję wyprowadzenia produktów spalania (spalin) z urządzenia spalającego paliwo do dalszego odcinka układu odprowadzania (np. do czopucha, przewodu spalinowego lub komina). W praktyce jest to część toru spalin, której rozpoznanie na rysunku wynika z jej roli: łączy strefę spalania/wymiany ciepła z drogą, którą spaliny opuszczają urządzenie.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • Obudowa wentylatora dotyczy elementu mechanicznego związanego z ruchem powietrza (nadmuchem/wyciągiem) i zwykle jest częścią zespołu wentylatora. Obudowa nie jest kanałem ujścia spalin; pełni funkcję osłony i kształtowania przepływu w obrębie samego wentylatora.
  • Komora załadowcza (zasypowa) występuje w urządzeniach, w których paliwo jest wprowadzane do paleniska. Jest to przestrzeń do załadunku paliwa, a nie część układu odprowadzania produktów spalania. Jej identyfikacja wynika z powiązania z zasobnikiem/otworem zasypowym, a nie z połączenia z przewodem spalinowym.
  • Dysza powietrza wtórnego odnosi się do doprowadzania dodatkowego powietrza do strefy spalania (dla dopalenia gazów/lotnych składników). To element układu powietrznego, a nie spalinowego. Częstym błędem jest mylenie kanałów powietrza i spalin, szczególnie gdy przebiegają blisko siebie.

Wskazówka egzaminacyjna: przy pytaniach "co oznaczono numerem X na rysunku" warto najpierw ustalić, czy dany element należy do toru spalin (produkty spalania wychodzą z urządzenia), czy do toru powietrza (powietrze wchodzi do urządzenia). Pomaga też analiza połączeń: odprowadzenie spalin zwykle prowadzi "na zewnątrz" urządzenia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest odprowadzenie spalin w urządzeniu grzewczym?
Odprowadzenie spalin to część toru spalin, która umożliwia bezpieczne wyprowadzenie produktów spalania z urządzenia (np. kotła) do dalszej instalacji spalinowej. Jej zadaniem jest zapewnić drożny przepływ spalin oraz właściwe połączenie z czopuchem/kominem.
Jak odróżnić na schemacie kanał spalin od kanału powietrza?
Najprościej analizować kierunek i funkcję przepływu: powietrze jest doprowadzane do strefy spalania, a spaliny są z niej odprowadzane na zewnątrz. Pomaga też sprawdzenie, czy element łączy się z wylotem do przewodu kominowego (spaliny) czy z wentylatorem/dopływem (powietrze).
Dlaczego myli się dyszę powietrza wtórnego z odprowadzeniem spalin?
Bo oba elementy mogą być narysowane jako przewody/otwory w pobliżu komory spalania. Błąd wynika z patrzenia na położenie, a nie na funkcję. Powietrze wtórne wchodzi do strefy spalania, a odprowadzenie spalin wychodzi z urządzenia i prowadzi do dalszej części instalacji spalinowej.
Jaką rolę pełni powietrze wtórne w procesie spalania?
Powietrze wtórne służy do poprawy dopalania gazów i lotnych składników paliwa w strefie spalania. Dzięki temu spalanie jest bardziej kompletne, a emisja CO i sadzy może być mniejsza. Elementy doprowadzające powietrze wtórne (np. dysze) należą do układu powietrznego, nie spalinowego.
Co oznacza komora załadowcza w kotle na paliwo stałe?
Komora załadowcza (zasypowa) to przestrzeń, przez którą paliwo jest wprowadzane do urządzenia lub skąd trafia do paleniska. Jej funkcja jest związana z magazynowaniem i podawaniem paliwa, a nie z przepływem spalin. Na rysunkach bywa kojarzona z otworem zasypowym lub klapą załadunkową.
Czy obudowa wentylatora może być elementem odprowadzania spalin?
Zwykle nie. Obudowa wentylatora to element mechaniczny zespołu napowietrzania/wyciągu, którego rolą jest osłona i ukształtowanie przepływu w samym wentylatorze. Odprowadzenie spalin jest częścią toru spalin i prowadzi spaliny do przewodu spalinowego/komina, a nie stanowi obudowy urządzenia wirnikowego.
Jakie są skutki niedrożnego odprowadzenia spalin w eksploatacji?
Niedrożność może powodować pogorszenie ciągu, niestabilne spalanie, zadymienie, spadek sprawności i ryzyko cofania spalin do pomieszczenia. W praktyce objawia się to trudnym rozpalaniem, dymieniem przy otwieraniu drzwiczek i alarmami czujników. Dlatego kontrola drożności toru spalin jest kluczowa.
Kiedy podczas uruchamiania sprawdza się tor odprowadzenia spalin?
Sprawdza się go przed pierwszym uruchomieniem oraz po pracach serwisowych/modernizacyjnych. W praktyce obejmuje to kontrolę poprawności podłączenia do przewodu spalinowego, szczelności połączeń i drożności. To istotne zarówno dla bezpieczeństwa, jak i dla uzyskania stabilnego procesu spalania.
Jak przygotować się do pytań z rozpoznawania elementów na rysunku?
Ćwicz na wielu schematach: najpierw naucz się typowych torów (paliwo–powietrze–spaliny), potem rozpoznawaj elementy po funkcji i połączeniach. Dobrą metodą jest "śledzenie strzałek przepływu" i nazywanie kolejnych odcinków instalacji. Nie ucz się na pamięć numerów, tylko logiki układu.
Jakie błędy najczęściej robi się w zadaniach o elementy kotła?
Najczęstsze błędy to wybór odpowiedzi po skojarzeniu z nazwą (np. "dysza" brzmi technicznie), mylenie układu powietrza z układem spalin oraz ignorowanie połączeń elementu z innymi częściami. Pomaga zasada: ustal, czy dany element służy do doprowadzania czy odprowadzania medium.
info

Statystycznie 52% uczniów zna prawidłową odpowiedź. trudne

Według specjalistów z branży: "Odprowadzenie spalin to element toru spalin, który wyprowadza produkty spalania z komory/paleniska do dalszej części instalacji (np. czopucha lub komina)."

Materiały:

  • Instrukcje obsługi i DTR urządzeń grzewczych/energetycznych (sekcje: budowa, schematy przepływu)
  • Podręczniki z podstaw techniki cieplnej i budowy kotłów (schematy układu spalinowego i powietrznego)
  • Zestawy rysunków i schematów do ćwiczeń z identyfikacji elementów instalacji energetycznych
