KWALIFIKACJA TLO3 - CZERWIEC 2020



PYTANIE NR 8.

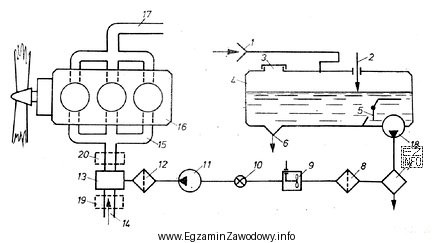

Na rysunku numerem 11 oznaczono
Ilustracja przedstawia schematyczny rysunek układu paliwowego w kontekście lotniczym, co jest związane z kwalifikacją
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schematach instalacji paliwowej element oznaczony jako "pompa paliwa" odpowiada za wymuszenie przepływu i zapewnienie odpowiedniego ciśnienia paliwa w układzie.
Filtr służy do oczyszczania, przepływomierz do pomiaru, a zawór odcinający do przerwania dopływu paliwa.

Pełne wyjaśnienie:

W instalacji paliwowej statku powietrznego podstawowe elementy pełnią różne, łatwe do rozróżnienia funkcje. Pompa paliwa jest podzespołem, którego zadaniem jest wymuszenie przepływu oraz zapewnienie odpowiedniego ciśnienia paliwa w przewodach i na wejściu do kolejnych elementów układu. Na rysunkach/schematach instalacyjnych pompa bywa przedstawiana charakterystycznym symbolem urządzenia tłoczącego, zwykle umieszczonego w torze przepływu paliwa przed elementami wymagającymi zasilania pod ciśnieniem.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Filtr – jego rola to zatrzymywanie zanieczyszczeń stałych i ochrona precyzyjnych elementów układu. Filtr nie "pompuje" paliwa, a jego identyfikacja na schemacie wynika z symbolu elementu filtrującego i typowego umiejscowienia w przewodzie.
  • Przepływomierz – to element pomiarowy, którego zadaniem jest wskazywanie/udostępnianie informacji o natężeniu przepływu. Nie jest to urządzenie wykonawcze do tłoczenia paliwa.
  • Zawór odcinający – służy do otwarcia lub zamknięcia drogi przepływu (izolacji fragmentu instalacji), np. w sytuacjach awaryjnych lub serwisowych. Zawór nie podnosi ciśnienia, a jedynie steruje przepływem.

W zadaniach egzaminacyjnych tego typu kluczowa jest umiejętność czytania rysunku: odszukanie numeru elementu, sprawdzenie symbolu oraz zrozumienie funkcji podzespołów w torze paliwowym. W praktyce obsługi technicznej przekłada się to na szybką lokalizację części, właściwą diagnostykę i dobór czynności zgodnych z dokumentacją.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co robi pompa paliwa w statku powietrznym?
Pompa paliwa wymusza przepływ paliwa i zapewnia wymagane ciśnienie w instalacji zasilania silnika. Dzięki temu paliwo dociera do kolejnych elementów układu w odpowiednich warunkach pracy. W zależności od konstrukcji może to być pompa zasilająca lub element wspomagający zasilanie.
Jak odróżnić na schemacie pompę paliwa od filtra?
Najpewniejsza metoda to analiza symbolu i funkcji w torze przepływu. Pompa jest elementem wykonawczym podnoszącym ciśnienie, a filtr elementem oczyszczającym. Filtr zwykle jest pokazany jako element filtrujący/siatkowy, a pompa jako urządzenie tłoczące w linii paliwowej.
Dlaczego filtr paliwa nie może być uznany za pompę?
Filtr nie generuje ciśnienia ani nie napędza przepływu – jego zadaniem jest zatrzymywanie zanieczyszczeń. Mylenie filtra z pompą wynika często z braku rozróżnienia funkcji: filtr jest elementem ochronnym, a pompa elementem zasilającym. Na schemacie filtr ma inny symbol i zwykle inne miejsce w układzie.
Co to jest przepływomierz paliwa i do czego służy?
Przepływomierz to element pomiarowy pokazujący natężenie przepływu paliwa (np. do wskazań dla pilota lub systemu monitorowania). Nie jest elementem, który tłoczy paliwo. Na schemacie identyfikuje się go po symbolu urządzenia pomiarowego włączonego w przewód paliwowy.
Jaką funkcję ma zawór odcinający w instalacji paliwowej?
Zawór odcinający służy do zamknięcia lub otwarcia drogi przepływu paliwa, czyli do izolowania części instalacji. W praktyce używa się go m.in. przy procedurach bezpieczeństwa, awariach lub czynnościach obsługowych. Zawór nie podnosi ciśnienia – tylko steruje przepływem.
Jak czytać numerację elementów na rysunku instalacji paliwowej?
Należy najpierw znaleźć numer wskazany w pytaniu, a następnie dokładnie sprawdzić, do którego symbolu/elementu odnosi się linia lub wskaźnik. W gęstych schematach łatwo pomylić numer sąsiedni, dlatego warto śledzić tor paliwa i porównać funkcję elementu z jego symbolem.
Czy położenie elementu na schemacie zawsze mówi, co to jest?
Nie. Położenie może podpowiadać rolę w układzie, ale kluczowe są: symbol, opis, kierunek przepływu i połączenia z innymi elementami. W różnych konstrukcjach statków powietrznych układ i rozmieszczenie podzespołów mogą się różnić, więc samo "miejsce na rysunku" bywa mylące.
Jakie są typowe błędy na egzaminie przy rozpoznawaniu elementów instalacji?
Najczęstsze błędy to: odczytanie niewłaściwego numeru, pomylenie podobnych symboli oraz wybór odpowiedzi na podstawie skojarzenia zamiast funkcji. Pomaga spokojne podejście: najpierw numer, potem symbol, następnie weryfikacja funkcji elementu w torze paliwa i porównanie z opcjami odpowiedzi.
Jak sprawdzić, czy wskazany element to pompa, a nie zawór?
Pompa jest urządzeniem, które zwiększa ciśnienie i wymusza przepływ, natomiast zawór jedynie otwiera lub zamyka przepływ. Na schemacie zawór zwykle ma symbol przerwania/sterowania przepływem, a pompa symbol urządzenia tłoczącego. Warto też sprawdzić, czy element ma napęd/sterowanie.
Jak przygotować się do zadań z rozpoznawania elementów układów statku powietrznego?
Skuteczne jest łączenie teorii z praktyką: nauka symboli schematów, powtarzanie funkcji podzespołów i ćwiczenia na przykładowych rysunkach instalacji (paliwo, hydraulika, olej). Dobrą metodą jest też śledzenie "drogi medium" po schemacie i nazywanie kolejnych elementów na głos.
