W zadaniach z rysunku technicznego elementów silnika (np. tulei cylindrowej) kluczowe jest rozróżnienie trzech pojęć: wymiar nominalny, wymiary graniczne oraz tolerancja.
Tolerancja wymiaru to dopuszczalny przedział zmienności wymiaru, liczony jako różnica pomiędzy wymiarem granicznym górnym i dolnym:
T = Dmax − Dmin

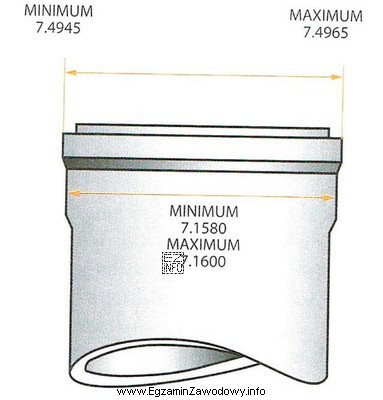

Na rysunku tulei podane są właśnie wymiary graniczne średnicy zewnętrznej. Aby wyznaczyć tolerancję, nie wybiera się "najbardziej pasującej" liczby z odpowiedzi, tylko wykonuje proste odejmowanie: od wartości górnej odejmuje się wartość dolną. Wynik tego odejmowania odpowiada wartości 0,0020 mm.
Dlaczego pozostałe propozycje są błędne?
- Wartości typu 0,3345 i 0,3365 wyglądają jak konkretne wymiary (np. jeden z wymiarów granicznych), a nie jak szerokość pola tolerancji. Tolerancja jest "różnicą", więc zwykle jest wyraźnie mniejsza od samego wymiaru.
- Wartość 0,0025 mogłaby być tolerancją w innym przykładzie, ale w tym zadaniu nie wynika z różnicy wymiarów granicznych odczytanych z rysunku.
W praktyce warsztatowej poprawne liczenie tolerancji pomaga ocenić, czy zmierzona średnica (np. mikrometrem) mieści się w dopuszczalnym przedziale. To ogranicza ryzyko montażu elementu poza tolerancją, co może skutkować nieszczelnością, spadkiem kompresji lub przyspieszonym zużyciem.
