KWALIFIKACJA ELM2 + ELM5 - STYCZEŃ 2013

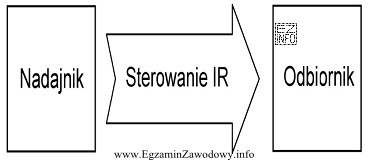

W bezprzewodowym sterowaniu odbiornikiem bardzo często stosuje się promieniowanie podczerwone, znane z klasycznych pilotów do RTV. Taki tor sterowania ma zwykle blok nadajnika (np. dioda nadawcza IR z układem kodowania/modulacji) oraz blok odbiornika (element światłoczuły, filtr/demodulator i dekoder komend). Jeżeli na schemacie blokowym widać elementy charakterystyczne dla toru optycznego (nadajnik/odbiornik IR, układ dekodowania sygnału pilota), właściwą odpowiedzią jest "promieniowania podczerwonego".

Dlaczego pozostałe odpowiedzi są niepoprawne w typowym układzie zdalnego sterowania przedstawianym na schemacie blokowym:

• "fal świetlnych" – światło widzialne mogłoby teoretycznie przenosić informację, ale w praktyce piloty nie wykorzystują go ze względu na zakłócenia od oświetlenia i brak typowych, standaryzowanych odbiorników do takiego sterowania w urządzeniach konsumenckich. W schematach pilotów spotyka się właśnie IR, nie widzialne.
• "fal radiowych" – rozwiązania radiowe (RF) mają inną strukturę blokową: pojawiają się typowe bloki nadajnika/odbiornika radiowego, antena, częstotliwość nośna, często układy transceivera. Jeżeli rysunek pokazuje tor optyczny zamiast anteny i toru w.cz., to nie jest to sterowanie radiowe.
• "promieniowania ultrafioletowego" – UV nie jest standardowo stosowane do zdalnego sterowania urządzeniami; jest mniej bezpieczne i mniej praktyczne, a elementy nadawczo-odbiorcze nie są typowym wyborem dla pilotów. Na schematach edukacyjnych zdalnego sterowania praktycznie zawsze pojawia się IR, a nie UV.

Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się różne zakresy promieniowania elektromagnetycznego, warto skojarzyć zastosowanie. Pilot do sprzętu RTV = najczęściej podczerwień (prostota, niskie koszty, odporność na przypadkowe światło po zastosowaniu modulacji i filtracji w odbiorniku).
