KWALIFIKACJA MTL4 - STYCZEŃ 2019

PYTANIE NR 16.

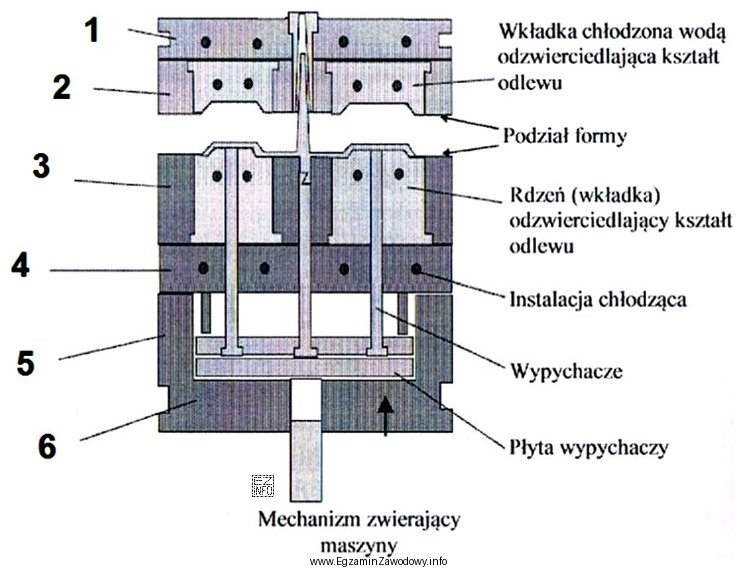

Na rysunku przedstawiającym budowę formy ciśnieniowej cyfrą 4 oznaczono płytę
Ilustracja przedstawia schemat budowy formy ciśnieniowej, używanej w procesie odlewnictwa, co jest kluczowe w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie formy ciśnieniowej numer 4 wskazuje płytę położoną bezpośrednio pod płytą rdzeniową. Jest to płyta nośna (oporowa), która podtrzymuje płytę z rdzeniem, przenosi obciążenia podczas zwierania i wtrysku oraz prowadzi wypychacze. Kanały chłodzenia mogą być w niej wykonane, ale nie zmienia to jej nazwy.

Pełne wyjaśnienie:

W formie ciśnieniowej (wtryskowej/odlewniczej) poszczególne płyty mają nazwy wynikające z funkcji i położenia w stosie formy. Na przekroju numer 4 wskazuje płytę znajdującą się bezpośrednio pod płytą rdzeniową (elementem z rdzeniem/wkładką kształtującą część wewnętrzną wyrobu).

Odpowiedź "nośną" jest poprawna, ponieważ płyta nośna (oporowa) stanowi konstrukcyjne podparcie dla płyty rdzeniowej, zapewnia sztywność i przejmuje siły zwierania oraz napór materiału podczas wtrysku/zalewania. To również typowe miejsce prowadzenia elementów roboczych, takich jak wypychacze, które przechodzą przez tę płytę odpowiednimi otworami.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • "rdzeniową" – płyta rdzeniowa to ta, w której znajduje się rdzeń/wkładka kształtująca wewnętrzne powierzchnie odlewu. Na rysunku rdzeń odnosi się do płyty oznaczonej innym numerem (płyta z elementem opisanym jako rdzeń/wkładka), a numer 4 znajduje się poniżej tej strefy.
  • "stałą montażową" – płyta montażowa stała jest związana ze stałą częścią maszyny i zwykle znajduje się po stronie stałej formy (u góry na schemacie). Numer 4 leży w środkowej części stosu płyt, pełniąc rolę podpory i prowadzenia, a nie mocowania formy do stałej płyty maszyny.
  • "ruchomą zwierającą" – płyta ruchoma (po stronie mechanizmu zwierającego) jest powiązana z dolną częścią formy i mocowaniem do części ruchomej maszyny. Na schemacie elementy dolne (w tym płyta mocująca dolna i mechanizm zwierania) są oznaczone innymi numerami, natomiast numer 4 wskazuje płytę podpierającą część rdzeniową.

W praktyce częstą pułapką jest mylenie płyty z elementami w niej zaznaczonymi (np. instalacją chłodzącą). Jeśli oznaczenie liczbą obejmuje obrys płyty, dotyczy całej płyty jako elementu konstrukcyjnego, a nie kanałów czy punktów chłodzenia wykonanych w jej wnętrzu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Płyta nośna (oporowa) to element konstrukcyjny formy, który podpiera płytę rdzeniową i przenosi obciążenia podczas zwierania oraz wtrysku/odlewania. Często ma otwory do prowadzenia wypychaczy i może zawierać kanały chłodzące.
Nazwa "oporowa" wynika z jej roli: stawia opór siłom działającym na część rdzeniową i rozkłada je na większą powierzchnię. Dzięki temu zmniejsza ugięcia, poprawia sztywność zespołu formy i ogranicza ryzyko odkształceń podczas cyklu.
Płyta rdzeniowa jest tą, która bezpośrednio zawiera rdzeń/wkładkę kształtującą wnętrze odlewu. Płyta nośna leży pod nią i pełni funkcję podpory. Na schematach często widać przez nią przechodzące wypychacze.
To znaczy, że w płycie wykonano kanały lub przewody chłodzące, którymi przepływa czynnik (np. woda). Instalacja chłodząca jest układem funkcjonalnym wewnątrz płyty, a nie nazwą samej płyty jako elementu konstrukcyjnego.
Wypychacze służą do wypychania odlewu/wypraski z gniazda po otwarciu formy. Przemieszczają się w osi formy, przechodząc przez prowadzenia i otwory w płytach. Ich prawidłowe prowadzenie zmniejsza zacieranie i uszkodzenia wyrobu.
Płyta mocująca stała jest zwykle po stronie stałej części maszyny (na schematach często u góry). Jej zadaniem jest zamocowanie formy do płyty maszyny. Nie pełni roli podpory dla rdzenia, tylko rolę montażową i bazującą.
Najczęściej wtedy, gdy w płycie zaznaczono wyraźne elementy, np. punkty/kanały chłodzenia. Mechanizm błędu polega na skupieniu uwagi na detalu. Warto patrzeć, czy strzałka/oznaczenie wskazuje obrys płyty, czy konkretny detal.
Nie zawsze. Kanały chłodzenia mogą być wykonane w różnych płytach (zależnie od konstrukcji i potrzeb temperowania). Jednak płyta nośna często jest dobrym miejscem na takie kanały, bo jest masywna i wspiera elementy, które wymagają stabilnej temperatury.
W uproszczeniu spotyka się: płyty mocujące, płytę gniazdową, płytę rdzeniową, płytę nośną/oparową, elementy dystansowe oraz zespół wyrzutnika. Dokładny układ zależy od typu formy, ale logika nazw zwykle wynika z funkcji każdej płyty.
Najlepiej ćwiczyć na przekrojach: najpierw rozpoznaj stronę stałą i ruchomą, potem znajdź linię podziału, gniazdo i rdzeń, a na końcu podpory i wyrzutnik. Pomaga też zapamiętanie funkcji: "rdzeniowa kształtuje, nośna podpiera, mocująca montuje".
info

Około 54% zdających odpowiada poprawnie na to pytanie. trudne

Eksperci podkreślają: "Na schemacie formy ciśnieniowej numer 4 wskazuje płytę położoną bezpośrednio pod płytą rdzeniową."

Źródła:

  • Opis ilustracji w zadaniu (wewnętrzny materiał egzaminacyjny): schemat przekroju formy ciśnieniowej z oznaczeniami 1–6, gdzie 4 wskazuje płytę pod płytą rdzeniową.

Materiały:

  • Podręczniki i skrypty z zakresu budowy form wtryskowych/ciśnieniowych (część: płyty formy i ich funkcje)
  • Rysunki przekrojowe form (ćwiczenia z rozpoznawania elementów i ich kolejności)
  • Materiały dydaktyczne z technologii odlewania ciśnieniowego oraz oprzyrządowania odlewniczego
