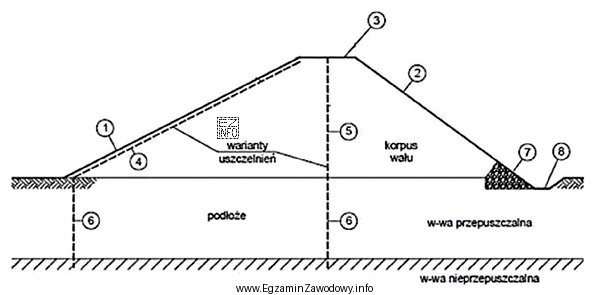

W konstrukcjach wałów przeciwpowodziowych stosuje się elementy odwodnienia, aby ograniczać niekorzystne skutki filtracji i zawilgocenia gruntu, a także bezpiecznie odprowadzać wodę z rejonu wału. Na rysunku technicznym (przekroju) takie elementy są zwykle pokazane jako:
- drenaż – rozwiązanie zlokalizowane w gruncie (np. warstwa/układ zbierający wodę), którego rolą jest przechwycenie i odprowadzenie przesączającej się wody,
- rów odwadniający – element terenowy w formie otwartego rowu, którego rolą jest zbieranie i odprowadzanie wód z powierzchni lub strefy przyległej do wału.
W tym zadaniu należy dopasować te dwa pojęcia do numerów naniesionych na rysunku. Poprawna odpowiedź to "7 i 8", ponieważ odpowiada ona oznaczeniom przypisanym na ilustracji kolejno do drenażu oraz do rowu odwadniającego.
Pozostałe odpowiedzi są błędne, gdyż wskazują inne pary numerów, które na rysunku odnoszą się do innych elementów przekroju (np. części korpusu, warstw, umocnień lub innych detali), a nie do wymaganej pary: drenaż + rów odwadniający. Typowym błędem jest mylenie elementu podziemnego (drenażu) z elementem powierzchniowym (rowem) lub wybór numerów "na oko" bez sprawdzenia, czy wskazany element rzeczywiście pełni funkcję odwadniającą.
Wskazówka egzaminacyjna: najpierw odszukaj na rysunku elementy związane z odprowadzeniem wody (otwarty rów oraz element w gruncie), a dopiero potem przepisz ich numery w wymaganej kolejności.
