KWALIFIKACJA TWO9 - STYCZEŃ 2021



PYTANIE NR 1.

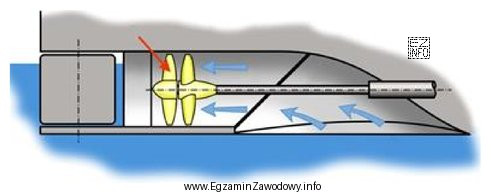

Na rysunku przedstawiającym pędnik strugowodny czerwoną strzałką wskazano
Ilustracja przedstawia schemat działania pędnika strugowodnego, który jest częścią układu napędowego stosowanego w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przeciwśruba to element współpracujący ze śrubą/strugą w układzie napędowym, często umieszczany współosiowo i pracujący w przeciwnym kierunku, aby poprawić wykorzystanie energii strumienia. Na rysunku należało rozpoznać wskazany element po jego położeniu i kształcie, a nie mylić go z wałem ani kanałem.

Pełne wyjaśnienie:

W zadaniach z ilustracją kluczowa jest umiejętność identyfikacji elementu po położeniu i funkcji. W pędniku strugowodnym (waterjet) występują elementy prowadzące i kształtujące przepływ oraz elementy wirujące/współpracujące ze strugą. Odpowiedź "przeciwśruba" odnosi się do elementu współosiowego ze śrubą/wirnikiem, którego zadaniem może być m.in. ograniczenie zawirowań i poprawa sprawności poprzez odzysk energii strumienia.

Dlaczego pozostałe odpowiedzi są niepoprawne w tym typie rozpoznania na rysunku?

  • "Wał napędowy" jest zwykle długim elementem przenoszącym moment obrotowy; na schematach ma charakter "osiowy/łączący", a nie postać łopatkową. Częstym błędem jest wybór wału tylko dlatego, że jest najbardziej znanym elementem napędu.
  • "Kanał strugowy" to element obudowy/prowadzenia przepływu (część stała), a nie element wirujący jak śruba. Na rysunkach przekrojowych kanał jest zwykle przedstawiany jako "tunel/obudowa" otaczająca strugę.
  • "Pędnik śrubowy" to ogólne określenie napędu śrubowego; w tym pytaniu chodzi o konkretną część układu pędnika strugowodnego wskazaną strzałką. Uogólnienie nazwy mechanizmu zamiast wskazanego elementu to typowa pułapka.

Wskazówka egzaminacyjna: przed wyborem odpowiedzi ustal, czy strzałka wskazuje część stałą (kanał/obudowa), część przenoszącą moment (wał) czy część łopatkową (śruba/przeciwśruba). To redukuje ryzyko "zgadywania po znajomości słowa".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest pędnik strugowodny i gdzie się go stosuje?
Pędnik strugowodny (waterjet) zasysa wodę, przyspiesza ją w kanale i wyrzuca dyszą, wytwarzając ciąg. Stosuje się go m.in. na jednostkach, gdzie liczy się manewrowość i mniejsze ryzyko uszkodzeń wystających elementów napędu.
Jak rozpoznać na rysunku wał napędowy w układzie pędnika?
Wał napędowy rozpoznasz po tym, że jest elementem osiowym łączącym napęd z częścią wirującą. Na schematach ma kształt długiego pręta/wału, bez łopatek, i zwykle wchodzi do obudowy napędu wzdłuż osi symetrii.
Co oznacza termin "przeciwśruba" w kontekście napędów wodnych?
"Przeciwśruba" to element śrubowy współosiowy z inną śrubą/wirnikiem, często pracujący przeciwnie, aby poprawić wykorzystanie energii strumienia i ograniczyć zawirowania. Na rysunku zwykle ma postać części łopatkowej.
Jakie są typowe elementy pędnika strugowodnego widoczne na przekroju?
Na przekroju często widać: wlot wody, kanał (obudowę) prowadzący przepływ, element wirujący (wirnik/śruba), elementy kierownicze (stojan), dyszę wylotową oraz połączenie z napędem (wał). Dokładne nazwy zależą od konstrukcji.
Dlaczego w pytaniach z rysunkiem łatwo pomylić kanał strugowy ze śrubą?
Pomyłka wynika z tego, że oba elementy są współosiowe i blisko siebie na schemacie. Kanał jest częścią stałą (obrys obudowy), a śruba/przeciwśruba ma łopatki. Pomaga ocena: czy strzałka wskazuje obudowę czy część łopatkową.
Jak odróżnić pędnik śrubowy od pędnika strugowodnego na schemacie?
W pędniku śrubowym śruba pracuje w wodzie "na zewnątrz", zwykle bez zamkniętego kanału. W pędniku strugowodnym przepływ jest prowadzony w obudowie/kanale i kończy się dyszą wylotową. Obecność kanału i dyszy to mocna wskazówka.
Jakie błędy najczęściej popełnia się przy identyfikacji elementów na rysunku?
Najczęstsze błędy to wybór "najbardziej znanego" elementu (np. wału) bez analizy, mylenie części stałych z wirującymi oraz ignorowanie położenia (co jest w kanale, co przed/za wirnikiem). Warto najpierw określić funkcję wskazanego kształtu.
Czy przeciwśruba zawsze występuje w pędniku strugowodnym?
Nie, to zależy od konstrukcji. Różni producenci i modele mogą mieć odmienne rozwiązania: dodatkowe elementy kierownicze, stojany, różne wirniki lub układy poprawiające sprawność. Dlatego na egzaminie decyduje rozpoznanie z konkretnego rysunku.
Kiedy w praktyce załoga musi poprawnie nazwać element pędnika?
Poprawne nazwanie elementu jest ważne przy zgłaszaniu usterek, zamawianiu części, opisie oględzin i przy pracy z dokumentacją techniczną. Ułatwia komunikację z mechanikiem/serwisem i ogranicza ryzyko błędnej diagnozy.
Jak się uczyć rozpoznawania elementów napędu na egzamin zawodowy?
Ćwicz na przekrojach i schematach: najpierw nazywaj grupy elementów (stałe, wirujące, przeniesienie napędu), potem dopiero szczegóły. Pomaga też porównywanie kilku rysunków różnych konstrukcji i robienie własnych podpisów do elementów.
