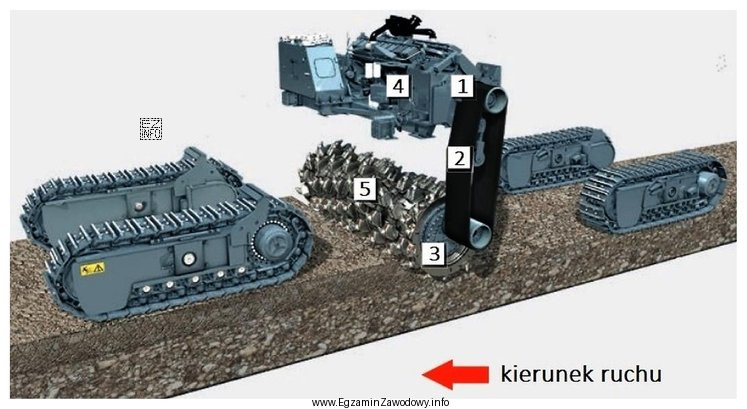

W schemacie napędu układu wykonawczego maszyny drogowej kluczowe jest odtworzenie ciągu przeniesienia mocy od źródła energii do elementu roboczego. W typowym rozwiązaniu:
- Silnik jest źródłem mocy (wytwarza moment obrotowy).
- Przekładnia redukcyjna zmniejsza prędkość obrotową i zwiększa moment, aby dostosować parametry do pracy narzędzia.
- Wał napędowy przenosi moment pomiędzy zespołami, zapewniając sztywne połączenie w osi obrotu.
- Pas napędowy realizuje przeniesienie momentu w napędzie pasowym (zwykle pomiędzy kołami pasowymi), umożliwiając pewną elastyczność i tłumienie drgań.
- Bęben skrawający jest elementem wykonawczym, który bezpośrednio oddziałuje na materiał (np. nawierzchnię), więc znajduje się na końcu toru mocy.
Zestaw odpowiedzi wskazujący kolejno: wał napędowy, pas napędowy, przekładnię redukcyjną, silnik i bęben skrawający jest spójny funkcjonalnie z takim torem energii i typowym nazewnictwem podzespołów.
Pozostałe propozycje są błędne z następujących powodów:
- Wariant z elementem "koło pasowe" zamiast właściwego oznaczenia w danym miejscu wprowadza typową pomyłkę: na schemacie napędu pasowego można widzieć koła pasowe i pas, ale odpowiedź miesza kolejność i nazwy elementów, przez co opis nie odpowiada logicznie ciągowi przeniesienia mocy.
- Wariant z "napędem gąsienic" i "kołem napinającym" dotyczy raczej układu jezdnego, a nie napędu układu wykonawczego; to inny zespół maszyny i inny cel działania.
- Wariant z "przekładnią łańcuchową" myli rodzaj przeniesienia napędu: jeśli na schemacie występuje pas, to nie jest to przekładnia łańcuchowa. To błąd polegający na podstawieniu innego, choć spotykanego w technice, rozwiązania.
Wskazówka egzaminacyjna: najpierw zidentyfikuj źródło mocy (silnik) i element roboczy (bęben), a następnie "po drodze" dopasuj elementy pośrednie (redukcja, wał, pas) tak, aby tworzyły konsekwentny łańcuch kinematyczny.
