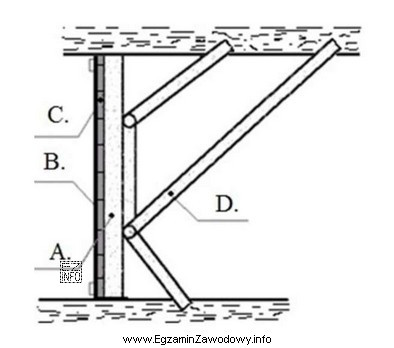

Pytanie dotyczy identyfikacji elementu konstrukcyjnego na rysunku przedstawiającym tamę podsadzkową. W praktyce górniczej schematy i rysunki poglądowe są często oznaczane literami (lub numerami), aby jednoznacznie wskazać poszczególne części konstrukcji.
Jak rozwiązać takie zadanie krok po kroku?
- Odszukaj na rysunku podpis/strzałkę/odnośnik dotyczący stojaka (czasem element jest wskazany linią odniesienia do krawędzi rysunku).
- Sprawdź, przy którym elemencie znajduje się litera oznaczenia. W tego typu zadaniach nie zgaduje się po nazwie, tylko odczytuje oznaczenie bezpośrednio z grafiki.
- Porównaj odczytaną literę z wariantami odpowiedzi i wybierz zgodny zapis.
Odpowiedź "A." jest poprawna, ponieważ na dołączonym rysunku element nazwany stojakiem ma właśnie takie oznaczenie literowe.
Dlaczego pozostałe odpowiedzi są niepoprawne? Litery "B.", "C." i "D." odnoszą się na schemacie do innych elementów konstrukcji (np. innych części tamy lub jej osprzętu). Typowym błędem jest mylenie stojaka z elementem o zbliżonej funkcji (podpieranie/usztywnianie) albo odczytanie litery z sąsiedniego odnośnika.
Wskazówka egzaminacyjna: przy pytaniach "Na rysunku… oznaczono literą…" kluczowa jest uważna analiza grafiki: sprawdź, czy linia odniesienia nie przecina się z innymi oraz czy litera stoi bezpośrednio przy właściwym elemencie.
