KWALIFIKACJA BUD9 - STYCZEŃ 2019 (test 2)



PYTANIE NR 2.

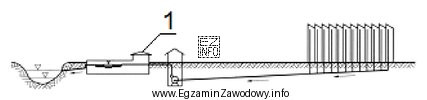

Na rysunku przedstawiającym układ systemu kanalizacji cyfrą 1 oznaczono
Ilustracja przedstawia schematyczny rysunek systemu kanalizacji, który jest częścią egzaminu zawodowego dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Oczyszczalnia ścieków jest obiektem, do którego finalnie trafiają ścieki z systemu kanalizacyjnego w celu ich oczyszczenia przed odprowadzeniem do odbiornika. Pozostałe opcje to elementy pośrednie (pompownia, studzienka, kolektor) służące transportowi, podnoszeniu i kontroli przepływu, a nie oczyszczaniu.

Pełne wyjaśnienie:

W systemie kanalizacji sanitarnej wyróżnia się elementy liniowe (np. kolektory/przewody) oraz punktowe/obiektowe (np. studzienki, pompownie, oczyszczalnie). Oczyszczalnia ścieków jest obiektem końcowym (lub jednym z końcowych) łańcucha technologicznego: jej zadaniem jest oczyszczenie ścieków, zanim zostaną odprowadzone do środowiska lub dalszego wykorzystania.

Dlatego, jeśli na schemacie systemu kanalizacji element oznaczony cyfrą 1 odpowiada obiektowi przeznaczonemu do oczyszczania, poprawną odpowiedzią jest: oczyszczalnia ścieków.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • Pompownia ścieków nie oczyszcza ścieków, a jedynie umożliwia ich transport w sytuacji, gdy nie można zapewnić spływu grawitacyjnego (np. ukształtowanie terenu). To obiekt eksploatacyjny "po drodze".
  • Studzienka rewizyjna służy do kontroli, czyszczenia i inspekcji kanałów. Jest elementem dostępowym/połączeniowym, a nie obiektem technologicznym do oczyszczania.
  • Kolektor dolotowy jest elementem liniowym doprowadzającym ścieki do innego obiektu (np. przepompowni lub oczyszczalni). Sam w sobie nie realizuje procesu oczyszczania.

Wskazówka egzaminacyjna: na rysunkach zwracaj uwagę, czy element jest przedstawiony jako obiekt (symbol budowli/urządzenia) czy jako przewód. To często pozwala odróżnić kolektor od pompowni, studzienki i oczyszczalni.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest oczyszczalnia ścieków w systemie kanalizacji?
Oczyszczalnia ścieków to obiekt, w którym ścieki doprowadzone kanalizacją są poddawane procesom oczyszczania (mechanicznym i biologicznym), aby ograniczyć zanieczyszczenia przed odprowadzeniem do środowiska. To element "docelowy", a nie tylko transportowy.
Jak odróżnić na schemacie oczyszczalnię od pompowni ścieków?
Pompownia służy do podnoszenia ścieków (zmiana wysokości i dalszy transport), a oczyszczalnia do ich oczyszczania. Na schematach pompownia jest zwykle wpięta w ciąg przewodów jako obiekt pośredni, a oczyszczalnia występuje jako obiekt końcowy, do którego dochodzą kolektory.
Dlaczego kolektor dolotowy nie jest tym samym co oczyszczalnia?
Kolektor dolotowy to przewód/kanał doprowadzający ścieki (element liniowy). Oczyszczalnia to obiekt technologiczny (element punktowy), w którym zachodzi proces oczyszczania. Kolektor może prowadzić do oczyszczalni, ale nią nie jest.
Co oznacza studzienka rewizyjna w kanalizacji sanitarnej?
Studzienka rewizyjna to element umożliwiający dostęp do kanału w celu kontroli, czyszczenia i inspekcji. Stosuje się ją m.in. na załamaniach trasy, zmianach spadku/średnicy oraz w miejscach połączeń. Nie pełni funkcji oczyszczania ani tłoczenia ścieków.
Kiedy w systemie kanalizacji stosuje się pompownię ścieków?
Pompownię stosuje się wtedy, gdy nie da się zapewnić grawitacyjnego spływu ścieków (np. niekorzystne ukształtowanie terenu, przeszkody, zbyt płytkie posadowienie). Pompownia tłoczy ścieki do wyżej położonego odcinka lub do dalszej części sieci.
Jakie są typowe elementy schematu systemu kanalizacji sanitarnej?
Na schematach często występują: kanały i kolektory (elementy liniowe), studzienki rewizyjne (dostęp i kontrola), pompownie (tłoczenie), przyłącza/odgałęzienia oraz obiekt docelowy, np. oczyszczalnia. Kluczowe jest rozróżnienie, co transportuje, co kontroluje, a co oczyszcza.
Jak rozpoznać, że numer na rysunku wskazuje obiekt, a nie przewód?
Przewody/kolektory są zwykle rysowane jako linie (czasem z oznaczeniem średnicy lub kierunku), a obiekty jako symbole punktowe/budynkowe (np. komory, urządzenia). Jeśli opis lub symbol wygląda jak "węzeł" lub budowla, częściej chodzi o obiekt (studzienkę, pompownię, oczyszczalnię) niż o odcinek przewodu.
Dlaczego w pytaniach egzaminacyjnych ważne jest czytanie schematów kanalizacji?
Monter sieci i instalacji sanitarnych musi umieć interpretować dokumentację, aby poprawnie wykonać trasę przewodów, zlokalizować studzienki, rozpoznać miejsca tłoczenia i doprowadzenia do obiektu docelowego. Błędy w identyfikacji elementów mogą skutkować złym montażem i problemami eksploatacyjnymi.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu elementów kanalizacji na rysunku?
Częste błędy to: mylenie obiektów punktowych między sobą (pompownia vs oczyszczalnia), traktowanie kolektora jak obiektu oraz wybór odpowiedzi "na skrót" bez sprawdzenia, czy symbol na rysunku przedstawia przewód czy urządzenie. Pomaga analiza funkcji: transport, kontrola, tłoczenie, oczyszczanie.
Jak przygotować się do zadań o schematach kanalizacji na egzaminie BUD.9?
Przećwicz rozpoznawanie elementów na przykładowych schematach: kolektorów, studzienek, pompowni i oczyszczalni. Ucz się funkcji każdego elementu i kojarz je z typowym miejscem w układzie (pośrednie vs końcowe). Dobrą metodą jest opisywanie schematu własnymi słowami krok po kroku.
info

Około 40% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że oczyszczalnia ścieków jest obiektem, do którego finalnie trafiają ścieki z systemu kanalizacyjnego w celu ich oczyszczenia przed odprowadzeniem do odbiornika.

Materiały:

  • Podręczniki i skrypty branżowe z zakresu sieci i instalacji kanalizacyjnych (schematy i symbole)
  • Instrukcje/zeszyty ćwiczeń z czytania rysunku technicznego instalacji sanitarnych
  • Materiały dydaktyczne szkoły/CKZ dotyczące kanalizacji sanitarnej (elementy i funkcje obiektów)
