KWALIFIKACJA ELM2 + ELM5 - CZERWIEC 2011

PYTANIE NR 4.

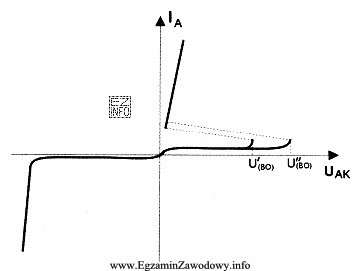

Na rysunku przedstawiona jest charakterystyka
Ilustracja przedstawia charakterystykę prądowo-napięciową tyrystora, co jest zgodne z treścią pytania egzaminacyjnego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Charakterystyka tyrystora zwykle pokazuje dwa stany: blokowanie (mały prąd) oraz nagłe przejście do przewodzenia po zadziałaniu progu/sterowania bramką, a następnie efekt "podtrzymania" prądu. Dioda ma łagodny przebieg przewodzenia bez zatrzasku, a tranzystory opisuje się innymi rodzinami charakterystyk.

Pełne wyjaśnienie:

Rozpoznanie elementu po "charakterystyce" polega na skojarzeniu typowego kształtu wykresu z mechanizmem działania elementu półprzewodnikowego.

Tyrystor (SCR) jest elementem przełączającym: w stanie blokowania przewodzi bardzo mały prąd, a po spełnieniu warunku załączenia (np. impuls bramkowy lub osiągnięcie progu) przechodzi gwałtownie do stanu przewodzenia. Istotną cechą jest zatrzask/podtrzymanie: po załączeniu tyrystor może pozostać w przewodzeniu nawet przy zaniku sterowania, dopóki prąd nie spadnie poniżej wartości podtrzymania.

Odpowiedź "tyrystora." jest poprawna, jeśli wykres na rysunku przedstawia typową zmianę stanu z blokowania do przewodzenia (często widać odcinek o małym prądzie i nagły "skok" do dużego prądu) oraz zachowanie charakterystyczne dla elementu przełączającego.

Dlaczego pozostałe odpowiedzi nie pasują do takiej charakterystyki:

  • "diody." – dioda ma charakterystykę I-V z jednym głównym obszarem przewodzenia w kierunku przewodzenia (nieliniowy, ale bez efektu przełączenia i bez podtrzymania). Nie występuje bramka ani typowy efekt zatrzasku.
  • "tranzystora n-p-n." – tranzystor bipolarny opisuje się zwykle rodziną charakterystyk (np. wyjściowych Ic=f(Vce) dla różnych Ib) lub zależnością Ic od Ib/Vbe, a nie pojedynczą "dwustanową" krzywą jak dla tyrystora.
  • "tranzystora polowego." – tranzystor polowy (JFET/MOSFET) również przedstawia się rodzinami charakterystyk (Id=f(Vds) dla różnych Vgs) oraz zależnością Id od Vgs. Jest to element sterowany napięciem, bez typowego zjawiska zatrzasku jak w tyrystorze.

Wskazówka egzaminacyjna: przed wyborem odpowiedzi ustal, czy wykres sugeruje przełączanie (nagła zmiana stanu) i podtrzymanie przewodzenia. Jeśli tak, najczęściej chodzi o tyrystor lub elementy zbliżone (np. triak), a nie o diodę lub tranzystor.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To wykres zależności prądu od napięcia (I-V) dla elementu. Pokazuje, jak element przewodzi w różnych warunkach, gdzie występuje obszar blokowania, przewodzenia i ewentualne zjawiska progowe. Dzięki temu można rozpoznać typ elementu i przewidzieć jego zachowanie w układzie.
Tyrystor ma zwykle wyraźne przejście ze stanu blokowania do przewodzenia (efekt przełączenia) oraz zachowanie podtrzymania prądu po załączeniu. Dioda przewodzi "płynniej" w kierunku przewodzenia i nie ma bramki ani typowego zatrzasku; po odjęciu napięcia prąd po prostu zanika.
Po załączeniu w strukturze tyrystora uruchamia się sprzężenie wewnętrzne powodujące stan przewodzenia. Sterowanie bramką jest potrzebne do wyzwolenia, ale utrzymanie przewodzenia zależy głównie od wartości prądu. Gdy prąd spadnie poniżej prądu podtrzymania, tyrystor wraca do blokowania.
Dla BJT często pokazuje się rodzinę charakterystyk wyjściowych (Ic w funkcji Vce dla różnych Ib) albo zależność Ic od Vbe/Ib. Pojedynczy wykres I-V między dwoma zaciskami nie oddaje typowego sterowania prądem bazy, dlatego rozpoznawanie BJT zwykle wymaga innych wykresów niż dla tyrystora.
Dla FET spotyka się rodzinę krzywych Id=f(Vds) dla różnych napięć bramki Vgs oraz wykres Id=f(Vgs) (prąd drenu zależny od sterowania napięciem). Typowe jest występowanie obszaru nasycenia/pracy liniowej oraz sterowanie napięciem, a nie nagłe przełączenie i zatrzask jak w tyrystorze.
Często potrzebny jest kontekst: triak jest dwukierunkowy (symetryczniejsze zachowanie dla obu polaryzacji), a tyrystor zwykle analizuje się w jednym kierunku przewodzenia. Jeśli rysunek pokazuje przełączanie w obu kierunkach, może sugerować triak, ale bez szczegółów osi i opisów nie zawsze da się to rozstrzygnąć.
Tyrystory stosuje się głównie do sterowania dużą mocą w układach AC/DC, np. w prostownikach sterowanych, regulatorach mocy grzałek czy softstartach. Są dobre do przełączania, ale trudniej je "wyłączyć" sterowaniem niż tranzystor, dlatego w szybkich układach impulsowych częściej wybiera się MOSFET/IGBT.
Typowe jest mylenie wykresów przez patrzenie tylko na fragment przewodzenia i ignorowanie obszaru blokowania lub progów przełączenia. Inny błąd to utożsamianie każdej nieliniowości z diodą. Warto szukać cech unikatowych: sterowanie bramką, "skok" przewodzenia i podtrzymanie prądu.
Przećwicz porównywanie typowych rodzin wykresów: dioda (I-V), BJT (Ic-Vce dla różnych Ib), FET (Id-Vds dla różnych Vgs) oraz tyrystor (przełączenie i podtrzymanie). Pomaga oglądanie not katalogowych i wykonywanie prostych pomiarów w laboratorium, aby skojarzyć teorię z praktyką.
Najczęściej w sekcjach typu Electrical Characteristics oraz Typical Characteristics, gdzie są wykresy i tabele parametrów. Dla tyrystora zwróć uwagę na wartości prądu wyzwalania, prądu podtrzymania i napięć progowych. Dla tranzystorów szuka się m.in. krzywych wyjściowych i parametrów wzmocnienia.
info

Statystycznie 49% uczniów zna prawidłową odpowiedź. trudne

Eksperci podkreślają: "Charakterystyka tyrystora zwykle pokazuje dwa stany: blokowanie (mały prąd) oraz nagłe przejście do przewodzenia po zadziałaniu progu/sterowania bramką, a następnie efekt "podtrzymania" prądu."

Źródła:

  • Paul Horowitz, Winfield Hill, "The Art of Electronics" (3rd edition), rozdziały dotyczące elementów półprzewodnikowych i przyrządów przełączających (thyristors/SCR).
  • Adel S. Sedra, Kenneth C. Smith, "Microelectronic Circuits" (wydania akademickie), rozdziały o diodach, tranzystorach BJT i FET oraz interpretacji charakterystyk I-V.
  • Donald P. Leach, Albert Paul Malvino, "Electronic Principles" (lub równoważne wydania/tytuły Malvino), część o tyrystorach (SCR) i porównaniu z diodami oraz tranzystorami.

Materiały:

  • Podręczniki z elektroniki analogowej (rozdziały o elementach półprzewodnikowych i ich charakterystykach)
  • Noty katalogowe (datasheet) diod, tranzystorów i tyrystorów – sekcje "Electrical Characteristics"
  • Ćwiczenia laboratoryjne: pomiar charakterystyk I-V elementów półprzewodnikowych
