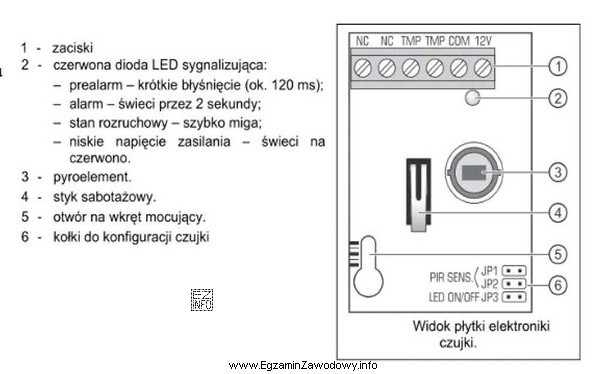

W pytaniu należy rozpoznać typ czujki pokazanej na rysunku. Poprawna jest odpowiedź "ruchu", ponieważ czujki ruchu (typowo PIR) są projektowane do detekcji zmiany promieniowania cieplnego w polu widzenia, co w praktyce odpowiada wykrywaniu przemieszczającej się osoby.
Jak odróżniać typy czujek po wyglądzie (zasada egzaminacyjna):
- Czujka ruchu – często ma widoczne okno optyczne i element kształtujący pole detekcji (np. soczewkę). Montuje się ją na ścianie/narożniku, aby "patrzyła" na strefę.
- Czujka dymu – zwykle ma obudowę z licznymi szczelinami wlotowymi i komorą dymową; częsta w systemach przeciwpożarowych i sygnalizacji pożaru.
- Czujka gazu – często posiada otwory/wloty umożliwiające dopływ powietrza do elementu pomiarowego; bywa instalowana w konkretnych strefach (zależnie od rodzaju gazu), a obudowa jest projektowana pod cyrkulację.
- Czujka zalania – typowo współpracuje z sondą/elektrodami lub ma elementy kontaktowe reagujące na wodę; montaż jest przy podłodze, w pobliżu możliwego wycieku.
Dlaczego pozostałe odpowiedzi nie pasują: odpowiedź "dymu" odnosi się do czujek pożarowych o innej konstrukcji; "gazu" dotyczy detekcji stężenia gazów i wymaga innej budowy oraz miejsca montażu; "zalania" kojarzy się z czujnikami z sondą lub elektrodami, a nie z typową obudową czujki ruchu montowanej na ścianie.
Wskazówka do testu: gdy masz rysunek, szukaj cechy najbardziej diagnostycznej (okno optyczne vs szczeliny komory dymowej vs wloty do sensora gazu vs sonda zalania), a dopiero potem wybieraj odpowiedź.
