KWALIFIKACJA BUD7 - CZERWIEC 2020

PYTANIE NR 28.

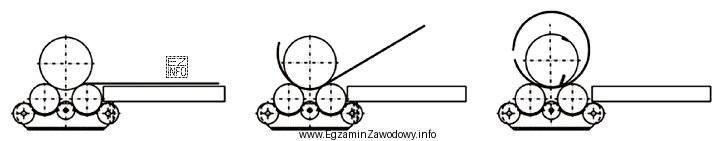

Na rysunku przedstawione zostały kolejne etapy obróbki blachy polegającej na jej
Ilustracja przedstawia trzy etapy procesu zwijania blachy, co jest kluczowym elementem w zawodzie blacharza izolacji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zwijanie blachy polega na stopniowym nadawaniu jej kształtu walcowego/stożkowego (np. na walcach), co zwykle przedstawia się jako sekwencję kolejnych etapów formowania.
Prostowanie usuwa odkształcenia, gięcie daje zwykle pojedyncze załamanie, a cięcie rozdziela materiał.

Pełne wyjaśnienie:

Poprawna odpowiedź to "zwijaniu", ponieważ zwijanie jest operacją, w której blacha jest stopniowo kształtowana do postaci łuku, a następnie pełnego zwoju (element o przekroju zbliżonym do koła), najczęściej na zwijarce/walcach. Charakterystyczną cechą jest to, że proces często pokazuje się jako kilka następujących po sobie etapów: ustawienie blachy, wstępne podgięcie i kolejne przejścia prowadzące do uzyskania wymaganego promienia/średnicy.

Odpowiedź "prostowaniu" jest niepoprawna, bo prostowanie dotyczy usuwania falistości, łukowatości lub skręcenia blachy i dąży do uzyskania możliwie płaskiego elementu. Taki proces nie zmierza do powstania zwoju, tylko do redukcji niepożądanych odkształceń.

Odpowiedź "gięciu" jest niepoprawna, ponieważ gięcie (np. na prasie krawędziowej) najczęściej prowadzi do uzyskania załamania pod określonym kątem lub prostego łuku na ograniczonym odcinku. Zwijanie natomiast jest kształtowaniem na większej długości, aż do uzyskania formy walcowej/okrągłej, typowej dla płaszczy ochronnych na rurociągach i zbiornikach.

Odpowiedź "cięciu" także jest niepoprawna, bo cięcie polega na rozdzieleniu materiału (zmianie wymiaru przez odcięcie fragmentu), a nie na kształtowaniu. Na rysunkach cięcie zwykle rozpoznaje się po linii/torze cięcia i oddzieleniu części, a nie po narastającym kształcie krzywizny w kolejnych etapach.

W praktyce montera izolacji przemysłowych zwijanie blachy jest kluczowe przy wykonywaniu okładzin/płaszczy ochronnych, które muszą dokładnie pasować do geometrii izolowanego elementu. Na egzaminie warto odróżniać: cięcie (oddzielenie), prostowanie (wyrównanie), gięcie (załamanie/łuk) i zwijanie (pełny zwój/kształt walcowy).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Zwijanie blachy to kształtowanie jej w łuk, a następnie w element o kształcie walcowym lub zbliżonym do walca (zwój). Stosuje się je m.in. do wykonywania płaszczy ochronnych (okładzin) na izolacjach rurociągów i zbiorników, gdzie potrzebna jest powtarzalna krzywizna.
Gięcie najczęściej tworzy jedno załamanie pod kątem albo prosty łuk na ograniczonym odcinku (np. na prasie krawędziowej). Zwijanie prowadzi do stopniowego uformowania blachy na większej długości aż do uzyskania kształtu walcowego (pełnego zwoju), typowego dla okładzin cylindrycznych.
Proces zwijania zwykle wymaga kilku przejść: wstępnego podgięcia oraz kolejnych przepuszczeń przez walce/rolki, aby stopniowo zmniejszać promień i uzyskać równą krzywiznę. Dlatego ilustracje często przedstawiają sekwencję zmian kształtu w kolejnych krokach.
Cięcie rozpoznasz po tym, że materiał zostaje rozdzielony na części (widać linię cięcia i oddzielone fragmenty). Zwijanie nie rozdziela blachy, tylko zmienia jej krzywiznę: w kolejnych etapach element coraz bardziej przypomina łuk, a potem zwój o kształcie zbliżonym do koła.
Zwijanie stosuje się wtedy, gdy okładzina z blachy ma przylegać do elementu o kształcie cylindrycznym, np. rury, kolana, zbiornika lub króćca. Dzięki zwijaniu można uzyskać odpowiednią średnicę i estetyczne dopasowanie płaszcza ochronnego do izolacji.
Na pierwszy rzut oka tak, bo w prostowaniu też pracuje się na odkształceniach, ale cel jest odwrotny: uzyskać możliwie płaski arkusz bez fal i łuków. W zwijaniu celowo zwiększa się krzywiznę, a w prostowaniu krzywiznę się usuwa, co zmienia interpretację etapów na rysunku.
Najczęstsze błędy to mylenie zwijania z gięciem (bo oba zmieniają kształt) oraz wybór "cięcia" z przyzwyczajenia, że obróbka blachy kojarzy się z rozdzielaniem materiału. Pomaga zasada: zwijanie daje kształt walcowy, cięcie rozdziela, prostowanie "spłaszcza".
Typowa jest zwijarka (walcarka) do blach, czyli urządzenie z rolkami/walcami, które stopniowo nadają arkuszowi krzywiznę. W kontekście okładzin izolacji przemysłowych ważne jest uzyskanie powtarzalnego promienia, aby płaszcz dobrze pasował do rurociągu lub zbiornika.
W praktyce promień zwijania dobiera się do średnicy zewnętrznej gotowego elementu, czyli rury wraz z izolacją i ewentualnymi tolerancjami montażowymi. Na egzaminach zwykle nie liczy się tego z rysunku technologicznego, tylko rozpoznaje sam proces i jego efekt geometryczny.
Zwijanie jest obróbką plastyczną (kształtowaniem) – materiał zmienia kształt bez oddzielania wiórów. Skrawanie dotyczy usuwania materiału (np. toczenie, frezowanie), a cięcie rozdziela element. W zwijaniu kluczowy jest efekt: łuk i zwój, a nie ubytek materiału.
