Na rysunkach technicznych sposób przedstawienia elementu (widok, przekrój, półwidok‑półprzekrój) rozpoznaje się przede wszystkim po kreskowaniu oraz po tym, czy pokazano wnętrze detalu.

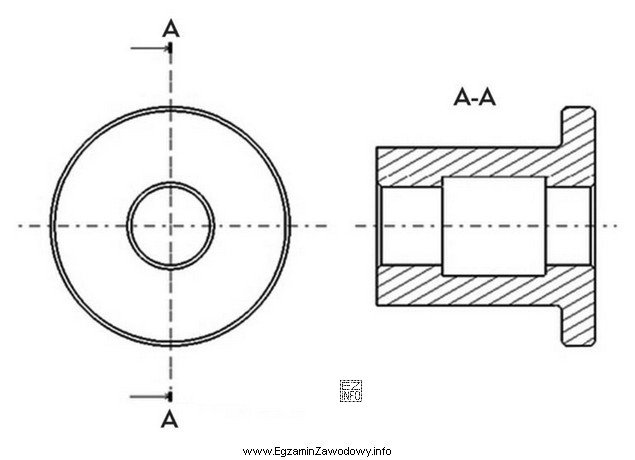

"Przekrój tulei" oznacza, że tuleja została umownie przecięta płaszczyzną, a powierzchnie materiału znajdujące się w płaszczyźnie cięcia są zaznaczone kreskowaniem. Taki zapis ułatwia zobaczenie cech wewnętrznych tulei (np. otworu, grubości ścianki), których nie widać na samym widoku zewnętrznym.
Odpowiedź "półwidok-półprzekrój tulei" bywa myląca, bo również może zawierać kreskowanie, ale tylko na połowie obiektu. Druga połowa pozostaje klasycznym widokiem bez kreskowania. Jeśli na rysunku kreskowanie obejmuje cały obszar przekroju (a nie tylko połowę), właściwe jest rozpoznanie pełnego przekroju.
"Połączenie gwintowe" odnosi się do złącza realizowanego gwintem (np. śruba–nakrętka). Na rysunku powinny być widoczne cechy charakterystyczne gwintu (konwencjonalny zapis linii gwintu, ewentualnie zarys śruby/nakrętki). Jeżeli rysunek przedstawia jednolity element typu tuleja w przekroju, bez typowych cech gwintu, ta odpowiedź jest nieadekwatna.
"Kład wału" dotyczy szczególnego sposobu przedstawiania elementu (np. położenia przekroju/kształtu) i nie jest tym samym co przekrój tulei. W praktyce egzaminacyjnej kluczowe jest sprawdzenie: czy pokazano wnętrze detalu i czy jest kreskowanie materiału. To prowadzi do identyfikacji przekroju tulei.
Wskazówka egzaminacyjna: najpierw szukaj kreskowania i osi symetrii, potem sprawdź, czy rysunek pokazuje "wnętrze" elementu. Dopiero na końcu porównuj z nazwami typu tuleja/wał/gwint, aby nie ulec sugestii odpowiedzi.
