Na rysunku rozpoznajemy element konstrukcji dna podwójnego po orientacji i po cechach szczególnych.
1) Dlaczego "dennik pełny" jest poprawny?

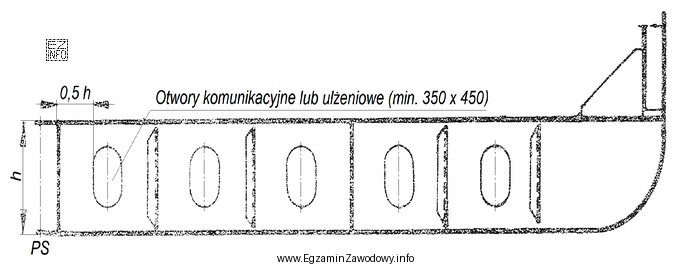

Pokazano płytę/żebro biegnące poprzecznie (od oznaczonej PS – płaszczyzny symetrii do strony burty, zakończonej w rejonie obła). Taki element poprzeczny w dnie podwójnym to dennik. Dodatkowo w płycie znajdują się owalne wycięcia opisane jako otwory komunikacyjne lub ulżeniowe. Obecność takich otworów jest typową cechą dennika pełnego: ułatwia przejście/inspekcję w przestrzeniach dna podwójnego oraz zmniejsza masę elementu.
2) Dlaczego pozostałe odpowiedzi są niepoprawne?
- Dennik szczelny – pełni funkcję przegrody wodoszczelnej w obrębie dna podwójnego, dlatego wykonuje się go jako przegrodę bez otworów. Skoro na rysunku są otwory, nie jest to dennik szczelny.
- Wzdłużnik szczelny – wzdłużnik jest elementem podłużnym, biegnącym wzdłuż kadłuba. Rysunek przedstawia element poprzeczny (od PS do burty), więc nie spełnia podstawowego kryterium wzdłużnika.
- Wzdłużnik środkowy – również jest elementem podłużnym zlokalizowanym w pobliżu płaszczyzny symetrii. Oznaczenie PS na rysunku pomaga zorientować przekrój, ale sama geometria pokazuje dennik (element poprzeczny), a nie belkę biegnącą wzdłuż statku.
Wskazówka egzaminacyjna: najpierw ustal, czy element jest poprzeczny (dennik) czy podłużny (wzdłużnik). Dopiero potem rozstrzygaj odmianę: przy denniku obecność otworów zwykle wskazuje na pełny, a ich brak na szczelny.
