KWALIFIKACJA INF2 + INF3 - STYCZEŃ 2014

W klasycznej (starszej) architekturze płyt głównych chipset bywał dzielony na dwa układy: mostek północny i mostek południowy. Mostek północny był powiązany z najszybszymi połączeniami w komputerze: pośredniczył w komunikacji procesora z pamięcią RAM oraz (zależnie od platformy) z interfejsem graficznym. Z tego powodu na płytach głównych umieszczano go zwykle w pobliżu gniazda procesora i slotów pamięci, często z radiatorem.

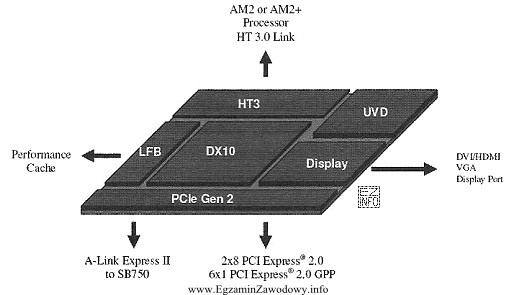

Odpowiedź "mostek północny" jest poprawna, jeśli rysunek przedstawia właśnie układ chipsetu odpowiadający za szybkie magistrale/pamięć. W praktyce serwisowej rozpoznanie wspiera też wygląd: to układ BGA o większej powierzchni niż typowa kość BIOS.

Pozostałe odpowiedzi są błędne, bo wskazują inne typy elementów:

• "EEPROM" – to technologia pamięci nieulotnej. Na płycie głównej najczęściej dotyczy kości przechowującej firmware (BIOS/UEFI). Taki układ jest zwykle znacznie mniejszy i pełni inną funkcję niż chipset.
• "procesor" – CPU jest montowany w gnieździe (socket) lub wlutowany, ma charakterystyczny kształt/oznaczenia i nie jest elementem chipsetu. Rysunki w takich zadaniach zwykle pokazują osobny układ scalony na laminacie, nie sam procesor w podstawce.
• "mostek południowy" – w modelu dwumostkowym odpowiadał głównie za wolniejsze wejście/wyjście (np. część kontrolerów peryferiów). Zwykle był umieszczany dalej od CPU/RAM niż mostek północny.

Warto pamiętać o aktualności: we współczesnych platformach podział na mostek północny i południowy w klasycznej formie często nie występuje (funkcje przeniesiono do procesora i jednego układu sterującego). Na egzaminie jednak nadal mogą pojawiać się pytania o tę historycznie ważną architekturę, zwłaszcza przy rozpoznawaniu elementów na starszych płytach.
