W dokumentacji budowlanej rozróżnienie rodzaju przedstawienia jest kluczowe, bo każdy typ rysunku przekazuje inny zakres informacji potrzebnych na budowie.

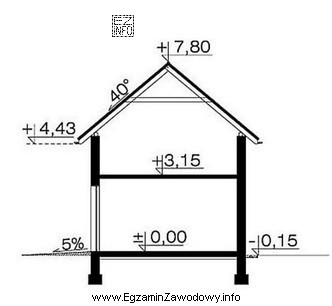

"Przekrój budynku." jest poprawny, gdy rysunek przedstawia budynek po umownym przecięciu płaszczyzną. W przekroju widać elementy znajdujące się wewnątrz (np. układ kondygnacji, stropy, ściany w środku), a elementy przecięte są zwykle pokazane w sposób podkreślający fakt "cięcia". Taki rysunek jest bardzo pomocny przy robotach żelbetowych, bo pozwala zrozumieć wysokości, grubości i wzajemne położenie elementów konstrukcyjnych.
"Rzut budynku." byłby właściwy, gdyby rysunek pokazywał obiekt w projekcji z góry (np. rzut kondygnacji): układ ścian, osi, otworów i wymiarów w płaszczyźnie poziomej. Rzut nie pokazuje obiektu "po przecięciu" w sensie pionowego cięcia przez budynek, tylko obraz na danym poziomie.
"Elewację budynku." wybiera się wtedy, gdy przedstawiony jest widok zewnętrznej ściany (front, bok, tył), czyli to, co widać z zewnątrz: otwory okienne i drzwiowe, podziały, wysokości, detale fasady. Elewacja nie służy do pokazania wnętrza po cięciu.
"Widok budynku." jest pojęciem bardziej ogólnym: może oznaczać przedstawienie bryły lub fragmentu obiektu, ale bez cech typowych dla przekroju (wnętrza po cięciu) lub dla elewacji (jednej strony zewnętrznej). W zadaniach egzaminacyjnych "widok" bywa mylony z elewacją, dlatego warto zawsze sprawdzić, czy rysunek pokazuje wnętrze (wtedy przekrój), układ z góry (rzut) czy zewnętrzną stronę (elewacja).
Wskazówka egzaminacyjna: jeśli na rysunku rozpoznajesz elementy "w środku" budynku w układzie pionowym, najczęściej będzie to przekrój; jeśli układ pomieszczeń z góry – rzut; jeśli wygląd ściany zewnętrznej – elewacja.
