Badania nieniszczące (NDT) dobiera się do rodzaju poszukiwanych nieciągłości oraz materiału i geometrii elementu. Metoda penetracyjna (penetrantowa) jest przeznaczona przede wszystkim do wykrywania wad powierzchniowych, czyli takich, które mają wyjście na powierzchnię (np. mikropęknięcia, porowatość otwarta, nieszczelności). Typowo w tej metodzie występuje sekwencja: przygotowanie i odtłuszczenie powierzchni, naniesienie penetrantu, usunięcie nadmiaru oraz zastosowanie wywoływacza, który "wyciąga" penetrant z nieciągłości i tworzy czytelne wskazanie.

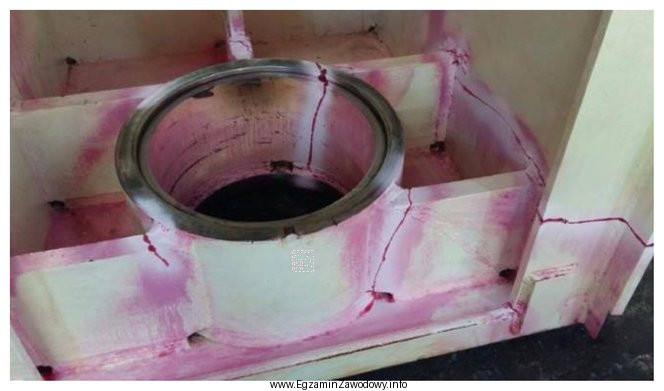

Odpowiedź "penetracyjną" jest poprawna, jeżeli na rysunku widać charakterystyczne elementy tej techniki: preparat nanoszony na powierzchnię oraz etap ujawniania wskazań (często z użyciem wywoływacza). W praktyce budowy i napraw kadłubów jest to metoda szybka i użyteczna do kontroli spoin oraz stref wpływu ciepła pod kątem pęknięć powierzchniowych.
Dlaczego pozostałe odpowiedzi są niepoprawne w tym kontekście:
- "radiologiczną" – badanie radiograficzne opiera się na promieniowaniu i detektorze/kliszy; wykrywa głównie wady objętościowe i wewnętrzne. Stanowisko badania zwykle obejmuje źródło promieniowania, osłony i detektor, a nie preparaty ujawniające.
- "prądami wirowymi" – wymaga przetwornika (sondy) i aparatury pomiarowej. Jest to metoda elektromagnetyczna, stosowana m.in. do materiałów przewodzących, często do oceny przy powierzchni, ale jej "obraz" stanowiska jest inny niż w badaniach penetracyjnych.
- "magnetyczno-proszkową" – wymaga namagnesowania elementu (jarzmo/cewka) i użycia proszku lub zawiesiny ferromagnetycznej. Stosuje się ją tylko do materiałów ferromagnetycznych i rozpoznaje po obecności układu magnesującego oraz proszku tworzącego wskazania w polu rozproszenia.
Wskazówka egzaminacyjna: jeśli na ilustracji widzisz zestaw preparatów (penetrant + wywoływacz) i ujawnianie wskazań na powierzchni, najczęściej chodzi o badanie penetracyjne. Jeśli widzisz jarzmo/magnesowanie i proszek – to metoda magnetyczno-proszkowa, a jeśli źródło promieniowania i detektor – radiologiczna.
