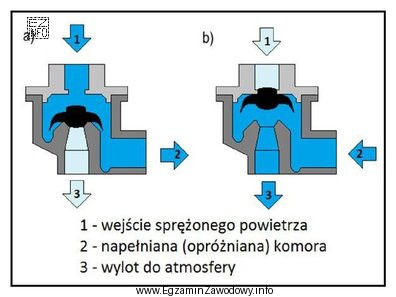

Zawór szybkiego spustu jest elementem pneumatycznym stosowanym przede wszystkim po to, aby zwiększyć szybkość ruchu siłownika. Osiąga się to przez umożliwienie powietrzu z komory siłownika wydostania się możliwie krótką drogą bez "powrotu" przez rozdzielacz i przewody. W praktyce oznacza to szybkie odpowietrzanie (wylot do atmosfery) w fazie, w której z danej komory trzeba usunąć powietrze.
Odpowiedź "szybkiego spustu" jest poprawna, gdy rysunek pokazuje budowę/zasadę działania wskazującą na:
- oddzielny tor wylotowy (odpowietrzenie) realizujący szybki wypływ,
- działanie zależne od różnicy ciśnień (otwieranie drogi spustu przy odpowietrzaniu),
- zastosowanie typowo przy króćcu siłownika w celu poprawy dynamiki.
Odpowiedź "podwójnego sygnału" opisuje zawór o funkcji logicznej (w praktyce kojarzony z funkcją AND), który wymaga spełnienia warunków sterowania z dwóch wejść. Taki element służy do logiki sterowania, a nie do przyspieszania odpowietrzania komory siłownika, więc jego zasada działania jest inna.
Odpowiedź "dławiąco-zwrotnego" dotyczy elementu, którego rolą jest regulacja natężenia przepływu w jednym kierunku (dławienie) przy jednoczesnym swobodnym przepływie w kierunku przeciwnym (zawór zwrotny). To rozwiązanie jest używane do regulacji prędkości siłownika poprzez dławienie, a nie do zapewnienia krótkiej drogi szybkiego wylotu.
Odpowiedź "przełączającego obieg" sugeruje zawór, który przełącza tor/obieg przepływu między różnymi drogami (funkcja rozdzielania lub selekcji obiegu). W zaworze szybkiego spustu kluczowa jest funkcja odpowietrzenia blisko siłownika, a nie przełączanie obiegów zasilania między alternatywnymi torami.
Wskazówka egzaminacyjna: analizując rysunek, najpierw ustal, czy element zmienia logikę sterowania, reguluje przepływ czy zapewnia szybkie odpowietrzenie. Dopiero potem dopasuj nazwę zaworu do funkcji, a nie odwrotnie.
