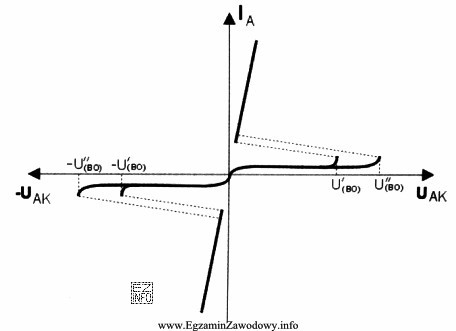

Charakterystyka prądowo-napięciowa elementu pozwala rozpoznać, czy jest to element przełączający (z wyraźnym przejściem ze stanu blokowania do przewodzenia), czy element ochronny o silnej nieliniowości.
Odpowiedź "triaka" jest poprawna, ponieważ triak jest w praktyce "dwukierunkowym tyrystorem" stosowanym w obwodach AC. Na typowych wykresach I-U triaka widoczna jest symetria względem początku układu (przewodzenie w dodatniej i ujemnej połówce napięcia po zadziałaniu/wyzwoleniu) oraz charakter przełączający: w stanie spoczynku mały prąd upływu, a po zadziałaniu – gwałtowny wzrost prądu przy niewielkim spadku napięcia na elemencie.
Dlaczego pozostałe odpowiedzi są niepoprawne:
- "diaka" – diak jest elementem dwukońcówkowym bez bramki; jego rozpoznawalną cechą jest napięcie zapłonu (przebicia) i przewodzenie po jego przekroczeniu. W zadaniach egzaminacyjnych diak częściej kojarzy się z samym progiem zapłonu, a nie z elementem sterowanym bramką.
- "tyrystora" – tyrystor (SCR) ma charakterystykę zasadniczo jednokierunkową: blokuje wstecznie i przewodzi głównie w jednym kierunku po wyzwoleniu. Jeżeli wykres pokazuje przewodzenie symetryczne dla obu polaryzacji, bardziej pasuje do triaka niż do tyrystora.
- "warystora" – warystor (MOV) jest nieliniowym rezystorem ochronnym: jego wykres jest ciągły i silnie nieliniowy, ale nie jest typowym "przełączaniem" jak w elementach tyrystorowych. Stosuje się go do ograniczania przepięć, a nie do sterowania mocą.
Wskazówka egzaminacyjna: najpierw oceń, czy wykres jest symetryczny (elementy AC jak triak/diak, MOV) czy jednokierunkowy (tyrystor). Następnie sprawdź, czy widać zachowanie przełączające (triak/tyrystor) czy raczej "miękką" nieliniowość ochronną (warystor).
