KWALIFIKACJA ELE2 - CZERWIEC 2014

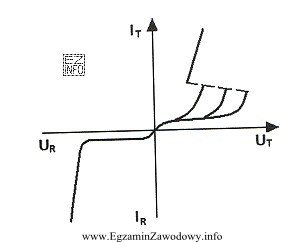

Charakterystyka statyczna to zależność prądu od napięcia (I-U) w stanie ustalonym. Dla tyrystora typowe jest występowanie:

• stanu blokowania przy polaryzacji w kierunku przewodzenia – do chwili wyzwolenia (lub do osiągnięcia odpowiednio wysokiego napięcia przełączenia),
• stanu przewodzenia po zadziałaniu wyzwalania, gdzie prąd rośnie znacząco przy stosunkowo małym spadku napięcia,
• zatrzasku: po włączeniu tyrystor przewodzi dalej nawet po zaniku sygnału sterującego, dopóki prąd nie spadnie poniżej wartości podtrzymania.

To odróżnia tyrystor od innych elementów z odpowiedzi:

• "tranzystora" – tranzystor opisuje się zwykle rodziną charakterystyk (np. zależność prądu kolektora od napięcia kolektor–emiter dla różnych prądów bazy) i nie ma typowego "zatrzaskowego" przejścia jak w tyrystorze; sposób sterowania i obszary pracy są inne.
• "diody" – dioda ma charakterystykę z wyraźnym przewodzeniem w kierunku przewodzenia i blokowaniem w zaporowym, ale nie wymaga wyzwalania bramką i nie wykazuje efektu podtrzymania przewodzenia po impulsie sterującym.
• "diaka" – diak jest elementem dwukierunkowym o charakterystyce przełączającej, ale bez zacisku bramki; przełącza się po przekroczeniu napięcia progowego w obu polaryzacjach. Jeśli na rysunku widać sterowalność i zachowanie typowe dla tyrystora (włączenie i podtrzymanie), właściwe rozpoznanie to tyrystor.

Wskazówka egzaminacyjna: na wykresie szukaj cech "włącza się skokowo" oraz "po włączeniu trzyma przewodzenie" – to najsilniej kieruje na tyrystor, a nie na diodę czy tranzystor.
