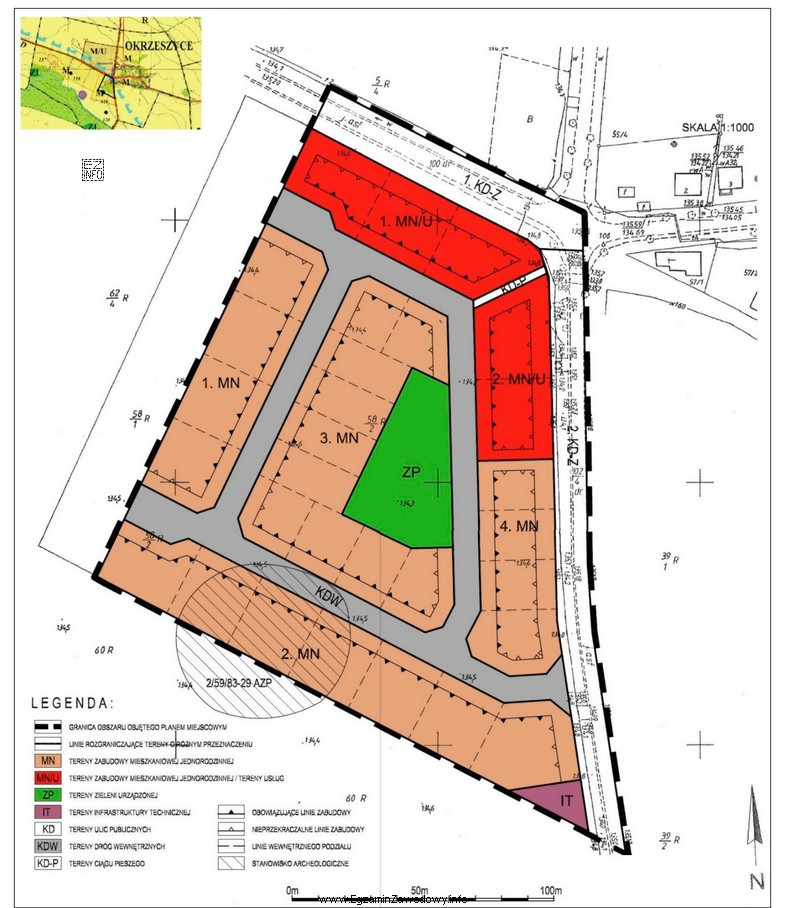

Rysunek stanowiący część graficzną miejscowego planu zagospodarowania przestrzennego służy do przedstawienia ustaleń planu na podkładzie mapowym. Typowo zawiera granice obszaru objętego planem, linie rozgraniczające tereny o różnych funkcjach, oznaczenia literowe i barwne przeznaczeń oraz legendę objaśniającą symbole. Kluczowe jest to, że plan miejscowy jest dokumentem planistycznym gminy i opisuje, co wolno na danym terenie i jakie są ograniczenia.
Odpowiedź "miejscowego planu zagospodarowania przestrzennego" jest właściwa, gdy na rysunku widać typowe dla MPZP elementy: podział na tereny o funkcjach (np. mieszkaniowe, usługowe, komunikacyjne), linie i strefy ochronne, oznaczenia planistyczne oraz rozbudowaną legendę. W praktyce geodeta często spotyka MPZP przy analizie nieruchomości, podziałach, ustalaniu sposobu użytkowania czy przygotowaniu informacji dla klienta.
Pozostałe odpowiedzi dotyczą innego rodzaju opracowań:
- "projektu zagospodarowania działki" – to element dokumentacji projektowej dla inwestycji; pokazuje usytuowanie projektowanych obiektów, dojścia i dojazdy, bilans powierzchni, często w odniesieniu do granic działki. Nie przedstawia jednak ustaleń planu w skali całego obszaru planistycznego.
- "projektu uzbrojenia terenu" – koncentruje się na sieciach (np. przebiegach przewodów, urządzeń, przyłączy) i rozwiązaniach technicznych infrastruktury. Jego grafika ma zwykle charakter branżowy, a nie planistyczny.
- "planu sytuacyjnego działki" – jest pojęciem ogólnym i zwykle oznacza szkic/plan pokazujący sytuację na działce (obiekty, granice, elementy zagospodarowania). Taki rysunek nie musi zawierać typowych oznaczeń przeznaczeń terenów i rozstrzygnięć planu miejscowego.
Wskazówka egzaminacyjna: najpierw odpowiedz sobie, czy rysunek mówi o przeznaczeniu terenu i ustaleniach (wtedy MPZP), czy o rozmieszczeniu projektowanych obiektów i sieci (wtedy dokumentacja projektowa).
