KWALIFIKACJA ELM6 - STYCZEŃ 2025



PYTANIE NR 17.

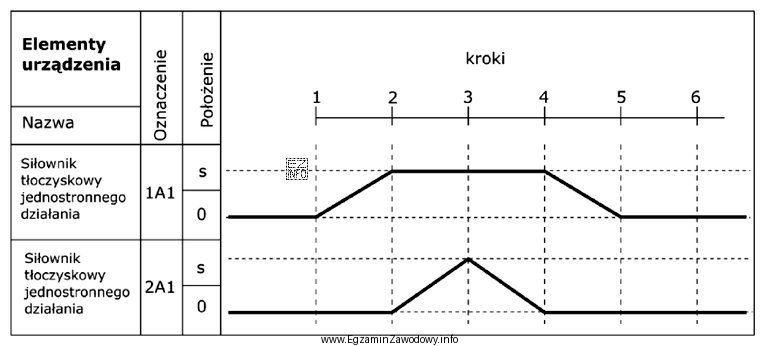

Na rysunku przedstawiono diagram stanów dla dwóch siłowników tłoczyskowych 1A1 oraz 2A1. Który opis odpowiada działaniu siłowników?
Na rysunku przedstawiono diagram stanów dla dwóch sił
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Diagram przedstawia zachowanie dwóch siłowników tłoczyskowych 1A1 i 2A1 w czasie sześciu kroków. Początkowo, w kroku 1, oba siłowniki są wsunięte (położenie 0). W kroku 2, 1A1 się wysuwa do położenia s. Następnie, w kroku 3, siłownik 2A1 również się wysuwa (położenie s). W kroku 4, siłownik 2A1 wraca do pozycji wsunięcia (położenie 0), a na koniec, w kroku 5-6, 1A1 również wraca do pozycji wsunięcia. Taka sekwencja działania odpowiada wyborowi: 'Wysunięcie 1A1, wysunięcie 2A1, wsunięcie 2A1, wsunięcie 1A1.'.
