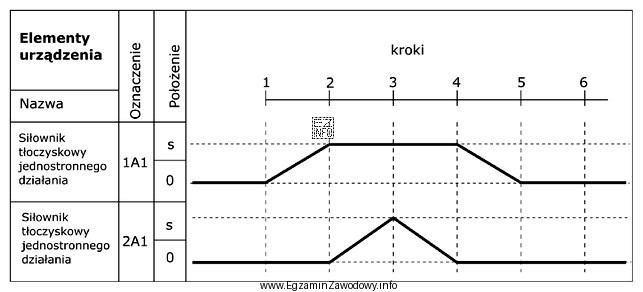

Diagram stanów (wykres przemieszczeń) pokazuje położenie tłoczyska w kolejnych krokach cyklu. Poziom "0" oznacza stan wsunięty, a "s" stan wysunięty. Aby odczytać sekwencję, śledzi się przebieg linii dla każdego siłownika wzdłuż osi kroków.
Dla siłownika 1A1 linia startuje na poziomie "0", a między krokiem 1 a 2 przechodzi do "s", co oznacza wysunięcie 1A1. Następnie utrzymuje się na "s" do kroku 4, po czym między krokiem 4 a 5 spada do "0", czyli następuje wsunięcie 1A1.
Dla siłownika 2A1 przebieg jest krótszy: pozostaje na "0" do kroku 2, między krokiem 2 a 3 przechodzi do "s" (czyli wysunięcie 2A1), a następnie między krokiem 3 a 4 wraca do "0" (czyli wsunięcie 2A1).
Zatem prawidłowy opis cyklu to: "Wysunięcie 1A1, wysunięcie 2A1, wsunięcie 2A1, wsunięcie 1A1."
Pozostałe odpowiedzi są błędne, bo zmieniają kolejność zdarzeń widoczną na osi kroków: wersje zaczynające od 2A1 ignorują fakt, że 2A1 pozostaje na "0" aż do kroku 2; wersje z natychmiastowym wsunięciem 1A1 przeczą temu, że 1A1 utrzymuje stan "s" przez kilka kroków; a wariant "naprzemienny" (wysuń–wsuń dla jednego, potem drugi) nie pasuje do wykresu, w którym 2A1 wykonuje krótki ruch w środku cyklu, gdy 1A1 jest nadal wysunięty.
Wskazówka egzaminacyjna: najpierw zaznacz na osi kroków wszystkie momenty, w których linia zmienia poziom (skoki 0→s lub s→0). Dopiero potem przepisz to jako listę ruchów – minimalizuje to ryzyko "zgubienia kroku".
