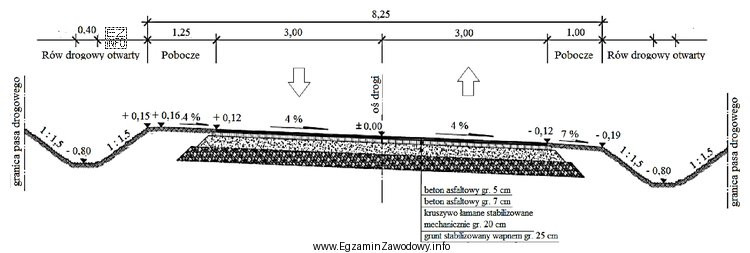

W zadaniach typu "Na rysunku przedstawiono drogę o przekroju …" kluczowa jest umiejętność czytania przekroju poprzecznego i właściwe zinterpretowanie dwóch informacji: (1) czy droga jest jednojezdniowa czy dwujezdniowa oraz (2) jaka jest szerokość korony drogi pokazana wymiarem na rysunku.
Przekrój jednojezdniowy oznacza, że w przekroju występuje jedna jezdnia (nawet jeśli są na niej dwa pasy ruchu w przeciwnych kierunkach). Przekrój dwujezdniowy to dwie odrębne jezdnie, zwykle rozdzielone pasem dzielącym. Na rysunku rozpoznaje się to po tym, czy widoczne są dwie oddzielne jezdnie z rozdziałem, czy jedna wspólna jezdnia.
Szerokość korony drogi należy odczytywać zgodnie z opisem wymiarowania na przekroju. W praktyce korona obejmuje część drogi od krawędzi do krawędzi korony (zależnie od definicji w dokumentacji może obejmować jezdnię oraz pobocza/utwardzenia). Dlatego nie wolno brać "pierwszej lepszej" szerokości (np. samej jezdni), tylko dokładnie tego wymiaru, który rysunek opisuje jako szerokość korony.
Odpowiedź "jednojezdniowym i o szerokości korony drogi 8,25 m" jest poprawna, ponieważ łączy oba wymagane elementy: właściwy typ przekroju (jedna jezdnia) oraz wartość szerokości korony wskazaną na rysunku jako 8,25 m.
Pozostałe odpowiedzi są błędne z typowych powodów:
- Warianty z "6,00 m" zwykle wynikają z pomylenia szerokości korony z szerokością samej jezdni lub innego elementu przekroju (np. bez poboczy), albo z odczytu innej linii wymiarowej.
- Warianty "dwujezdniowym …" wynikają z błędnego utożsamienia liczby pasów ruchu z liczbą jezdni. Dwie jezdnie to nie to samo co dwa pasy na jednej jezdni.
Wskazówka egzaminacyjna: zawsze najpierw ustal, ile jezdni widać w przekroju (czy są rozdzielone), a dopiero potem odczytuj wymiar opisany jako korona. Jeśli na rysunku jest kilka szerokości, wybierz tę, która obejmuje całą koronę, a nie tylko fragment.
