KWALIFIKACJA BUD19 - STYCZEŃ 2016



PYTANIE NR 19.

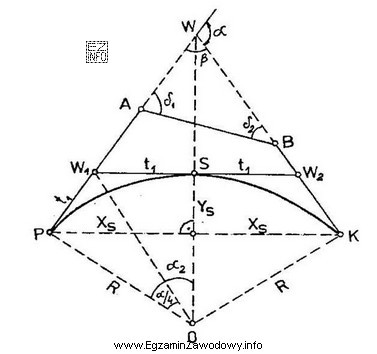

Na rysunku przedstawiono elementy geometryczne łuku kołowego, gdy wierzchołek W jest niedostępny do pomiaru kąta wierzchołkowego. Aby obliczyć dane do tyczenia punktów głównych łuku kołowego, należy pomierzyć w terenie następujące wielkości:
Na rysunku przedstawiono elementy geometryczne łuku kołowego, gdy wierzchoł
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby obliczyć dane do tyczenia punktów głównych łuku kołowego, gdy wierzchołek W jest niedostępny, należy znać długość cięciwy AB oraz kąty 200g-δ1 i 200g-δ2, które są kątami defleksji mierzonymi od linii prostej PK do tangenty w punkcie A i od linii prostej KR do tangenty w punkcie B. Wartości te pozwalają na wyznaczenie pozycji punktów A i B, a następnie na tyczenie łuku.
