KWALIFIKACJA BUD8 - CZERWIEC 2016



PYTANIE NR 30.

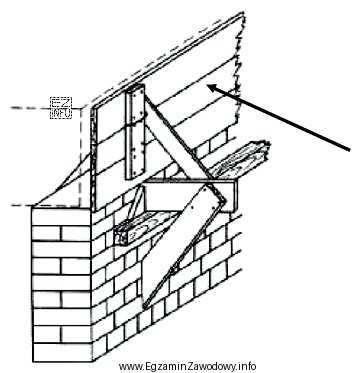

Na rysunku przedstawiono fragment deskowania wieńca na ścianie murowanej. Strzałką wskazano element o nazwie
Ilustracja przedstawia fragment deskowania wieńca na ścianie murowanej, co jest związane z pracami budowlanymi.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
"Tarcza" to element deskowania tworzący powierzchnię ograniczającą beton (płaszczyzna szalunku). W deskowaniu wieńca tarcze stanowią boczne ścianki formy. "Ściąg" łączy przeciwległe tarcze, "zastrzał" je usztywnia, a "nakładka" jest elementem łączeniowym.

Pełne wyjaśnienie:

W deskowaniu wieńca na ścianie murowanej kluczowe jest rozróżnienie elementów, które kształtują formę (czyli bezpośrednio wyznaczają powierzchnie betonu), od elementów, które tę formę spinają lub usztywniają. Odpowiedź "tarcza" jest poprawna, ponieważ tarcza deskowania (tarcza szalunkowa) stanowi zasadniczą płaszczyznę szalunku – boczną ściankę ograniczającą mieszankę betonową i nadającą jej wymagany kształt.

Dlaczego pozostałe odpowiedzi nie pasują do wskazanego elementu:

  • "Ściąg" to element, którego zadaniem jest ściągnięcie (spięcie) przeciwległych tarcz i utrzymanie stałej grubości deskowania mimo parcia mieszanki betonowej. Na rysunkach najczęściej występuje jako pręt/łącznik przechodzący przez deskowanie, a nie jako powierzchnia tarczy.
  • "Zastrzał" jest elementem ukośnym (rozporowo‑usztywniającym), stabilizującym tarcze przed przemieszczeniem lub przewróceniem. Jego funkcja to podparcie i usztywnienie, a nie kształtowanie powierzchni betonu.
  • "Nakładka" pełni zwykle rolę łączeniową/wzmacniającą (np. przy połączeniach elementów), ale nie jest podstawowym określeniem głównej płaszczyzny deskowania wieńca.

Wskazówka egzaminacyjna: gdy na rysunku strzałka wskazuje duży, płaski element tworzący ścianę formy, najpierw rozważ "tarczę". Gdy wskazuje łącznik/pręt spinający – bardziej pasuje "ściąg", a przy ukośnym podparciu – "zastrzał".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest tarcza deskowania i do czego służy?
Tarcza deskowania to płaski element szalunku, który tworzy powierzchnię formy dla betonu (np. boczną ściankę wieńca). Jej zadaniem jest nadanie mieszance betonowej odpowiedniego kształtu i utrzymanie jej do czasu związania, współpracując z usztywnieniami i ściągami.
Jak odróżnić na rysunku tarczę od ściągu w deskowaniu?
Tarcza wygląda jak większa płaszczyzna (deska/płyta) stanowiąca ścianę formy. Ściąg zwykle jest elementem liniowym (pręt, łącznik) spinającym przeciwległe tarcze, często przechodzi "na wylot" przez deskowanie. Pomaga analiza funkcji: powierzchnia vs połączenie.
Dlaczego w deskowaniu wieńca stosuje się ściągi?
Ściągi ograniczają rozwarcie deskowania pod wpływem parcia mieszanki betonowej. Utrzymują stałą szerokość wieńca oraz stabilizują tarcze, dzięki czemu beton po związaniu ma właściwy wymiar. Bez ściągów tarcze mogą się odsunąć, powodując zniekształcenia.
Co to jest zastrzał i jaka jest jego funkcja w szalunku?
Zastrzał to element ukośny, który usztywnia i podpiera tarczę deskowania. Jego rolą jest stabilizacja całej konstrukcji szalunku, szczególnie przed i w trakcie betonowania, gdy występują obciążenia od parcia betonu i drgań (np. podczas zagęszczania).
Kiedy najczęściej stosuje się deskowanie wieńca na ścianie murowanej?
Deskowanie wieńca wykonuje się przed betonowaniem wieńca żelbetowego na ścianie murowanej, gdy wieniec nie jest realizowany w kształtkach U lub innym rozwiązaniu "szalunku traconego". Jest to typowe w robotach stanu surowego, przed kontynuacją murowania/stropem.
Jakie elementy w deskowaniu odpowiadają za kształt betonu?
Za kształt betonu odpowiadają przede wszystkim elementy tworzące powierzchnie formy, czyli tarcze (poszycie szalunku) oraz ewentualne elementy krawędziowe. Ściągi i zastrzały nie kształtują betonu bezpośrednio — ich zadaniem jest utrzymanie tarcz w położeniu i wymiarze.
Czy nakładka jest podstawowym elementem deskowania wieńca?
Nakładka bywa elementem pomocniczym do łączenia lub wzmacniania połączeń, ale nie jest zwykle podstawowym określeniem głównej części formującej przekrój wieńca. W typowym nazewnictwie najczęściej rozróżnia się tarcze (poszycie), ściągi (spięcia) i zastrzały (usztywnienia).
Jakie błędy są najczęstsze przy rozpoznawaniu elementów deskowania na ilustracji?
Najczęściej myli się element formujący (tarcza) z elementami pomocniczymi (ściąg/zastrzał), bo wszystkie występują w jednym układzie. Drugi błąd to sugerowanie się nazwą "na oko", bez sprawdzenia, czy wskazany fragment jest płaszczyzną, prętem spinającym czy ukośnym podparciem.
Jakie pojęcia warto powtórzyć przed egzaminem z deskowań i szalunków?
Warto powtórzyć: tarcza (poszycie), rygiel/usztywnienie, ściąg, zastrzał, podpora, rozpora oraz zasady działania parcia mieszanki betonowej na deskowanie. Pomocne jest też ćwiczenie czytania rysunków montażowych i schematów elementów szalunkowych.
Jak uczyć się rozpoznawania elementów deskowania na rysunkach technicznych?
Najlepiej ćwiczyć na wielu schematach: najpierw nazwij funkcję elementu (kształtuje, spina, podpiera), a dopiero potem dobierz nazwę. Dobrą metodą jest robienie krótkich notatek: "płaszczyzna = tarcza", "pręt spinający = ściąg", "ukośne podparcie = zastrzał".
info

To pytanie poprawnie rozwiązuje 48% zdających egzamin. trudne

W praktyce zawodowej kluczowe jest to, że "Tarcza" to element deskowania tworzący powierzchnię ograniczającą beton (płaszczyzna szalunku).

Materiały:

  • Materiały dydaktyczne z zakresu deskowań i szalunków stosowane w kształceniu w zawodzie betoniarz-zbrojarz
  • Instrukcje producentów systemów szalunkowych (opis elementów i ich funkcji)
  • Rysunki i schematy montażowe deskowań wieńców w podręcznikach/zeszytach ćwiczeń branżowych
