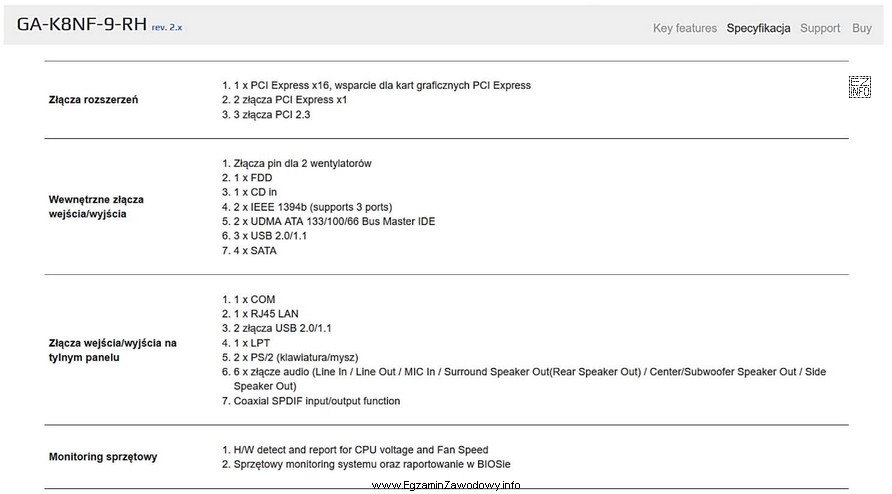

W tym zadaniu sprawdzana jest umiejętność czytania dokumentacji technicznej płyty głównej i poprawnego rozróżniania typów złączy. Pytanie dotyczy maksymalnej liczby kart rozszerzeń, czyli tego, ile niezależnych kart można fizycznie zamontować jednocześnie.
Aby to ustalić, należy:
- zidentyfikować na rysunku/dokumentacji sloty dla kart rozszerzeń (to one determinują liczbę kart),
- nie liczyć interfejsu USB, ponieważ porty USB służą do podłączania urządzeń zewnętrznych, a nie do montażu kart w postaci płytek rozszerzeń,
- metodycznie zliczyć wszystkie sloty (bez pomijania i bez liczenia dwa razy).
Odpowiedź "6" jest poprawna, ponieważ wynika ze zliczenia wszystkich gniazd przeznaczonych do kart rozszerzeń widocznych w przedstawionym fragmencie dokumentacji, przy jednoczesnym pominięciu USB zgodnie z treścią pytania.
Pozostałe odpowiedzi są niepoprawne, bo odpowiadają typowym błędom podczas analizy rysunku:
- "5" zwykle wynika z pominięcia jednego slotu (błąd nieuwagi lub niezauważenie złącza na rysunku).
- "3" może wynikać z policzenia tylko wybranej grupy slotów i pominięcia pozostałych, albo z błędnego założenia, że liczą się wyłącznie "najbardziej kojarzone" gniazda.
- "2" bywa skutkiem pomylenia pojęć i uznania, że tylko niektóre złącza są przeznaczone dla kart, a reszta to inne złącza płyty.
Wskazówka egzaminacyjna: najpierw zaznacz na rysunku (np. palcem lub w myślach) wszystkie sloty kart, dopiero potem policz je jeden po drugim. Na końcu sprawdź, czy przypadkiem nie doliczyłeś portów (np. USB) albo złączy wewnętrznych, które nie są slotami kart.
