KWALIFIKACJA BUD21 - CZERWIEC 2014



PYTANIE NR 35.

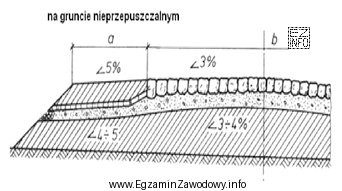

Na rysunku przedstawiono fragment przekroju drogi dojazdowej o nawierzchni
Ilustracja przedstawia fragment przekroju drogi dojazdowej o nawierzchni brukowcowej, co jest związane z kwalifikacją R23
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "brukowcowej." pasuje, gdy na przekroju widać warstwę z elementów brukowych (pojedyncze kształtki/"kostki") układaną na podsypce. Nawierzchnia asfaltowa tworzy ciągłą warstwę, a tłuczniowa i żwirowa mają charakter kruszywa bez wyraźnych elementów brukowych.

Pełne wyjaśnienie:

W zadaniach tego typu kluczowa jest umiejętność rozpoznania nawierzchni na podstawie wyglądu w przekroju. Odpowiedź "brukowcowej." jest właściwa wtedy, gdy warstwa jezdna jest przedstawiona jako złożona z oddzielnych elementów (np. kształtek brukowych/kostek) ułożonych obok siebie, zwykle na warstwie podsypki.

Dlaczego pozostałe propozycje nie pasują w takiej sytuacji:

  • "asfaltowej." – asfalt w przekroju jest zwykle rysowany jako jednolita, ciągła warstwa (bez podziału na pojedyncze elementy), czasem z zaznaczeniem warstw bitumicznych. Jeśli na rysunku widać "kostki", to nie jest asfalt.
  • "tłuczeniowej." – tłuczeń to kruszywo łamane o większych frakcjach; w przekroju ma postać nieregularnego zasypu kruszywa, a nie regularnych elementów brukowych.
  • "żwirowej." – żwir również jest kruszywem, zwykle o bardziej obłych ziarnach; w schematach przekrojów przedstawia się go jako warstwę kruszywa bez wyodrębnionych, powtarzalnych "kostek".

Wskazówka egzaminacyjna: najpierw oceń, czy warstwa wierzchnia jest monolityczna (typowe dla asfaltu), czy z elementów (bruk). Dopiero potem rozróżniaj rodzaje kruszyw (tłuczeń vs żwir) po "charakterze" ziarna na schemacie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest nawierzchnia brukowcowa w drogownictwie?
Nawierzchnia brukowcowa to nawierzchnia wykonana z oddzielnych elementów (bruk, kostka), układanych na podsypce i warstwach podbudowy. W przekroju rozpoznaje się ją po "segmentowej" warstwie wierzchniej z wyraźnie wydzielonych kształtek, a nie po jednolitej masie.
Jak rozpoznać nawierzchnię asfaltową na przekroju drogi?
Nawierzchnia asfaltowa na przekroju zwykle wygląda jak ciągła, jednolita warstwa (lub kilka warstw) bez podziału na pojedyncze elementy. Jeśli rysunek pokazuje regularne "kostki" albo kształtki, to częściej wskazuje na bruk niż na asfalt.
Jakie są typowe cechy nawierzchni tłuczniowej na schemacie?
Nawierzchnia tłuczniowa jest związana z kruszywem łamanym; na schematach bywa pokazana jako warstwa nieregularnych ziaren/odłamków, bez regularnych kształtek. Mylące bywa podobieństwo do żwiru, dlatego warto szukać informacji o rodzaju kruszywa w opisie rysunku (jeśli jest).
Dlaczego nawierzchnia żwirowa bywa mylona z tłuczniową?
Obie nawierzchnie są kruszywowe i na uproszczonych rysunkach mogą wyglądać podobnie (warstwa ziaren). Błąd wynika z uogólnienia "kruszywo = to samo" oraz z braku analizy szczegółów. W praktyce żwir jest zwykle bardziej "obły", a tłuczeń bardziej kanciasty.
Czy bez rysunku da się poprawnie odpowiedzieć na takie pytanie?
Zazwyczaj nie, bo rozróżnienie opiera się na cechach graficznych przekroju (wygląd warstwy wierzchniej i konstrukcji). Bez ilustracji potrzebny byłby opis słowny cech, np. czy warstwa składa się z elementów brukowych, czy jest monolityczna, albo czy jest to warstwa kruszywa.
Jakie elementy przekroju drogi są najważniejsze przy rozpoznaniu nawierzchni?
Najważniejsza jest warstwa wierzchnia (czy jest z elementów, czy ciągła), a pomocniczo: podsypka, podbudowa i sposób przedstawienia kruszyw. W zadaniach egzaminacyjnych często wystarcza ocena, czy na rysunku widać wyraźne kształtki (bruk) czy jednolitą warstwę (asfalt).
Jakie błędy najczęściej popełniają uczniowie przy rozpoznawaniu nawierzchni?
Najczęstsze błędy to: wybór "asfaltu" z przyzwyczajenia, mylenie tłucznia z żwirem na uproszczonych rysunkach oraz pomijanie detalu warstwy wierzchniej. Pomaga metoda: najpierw sprawdź, czy są elementy (bruk), potem oceniaj, czy rysunek pokazuje kruszywo czy warstwę monolityczną.
Kiedy stosuje się nawierzchnię brukowcową na drogach dojazdowych?
Stosuje się ją m.in. tam, gdzie liczy się odporność na miejscowe uszkodzenia i możliwość rozbiórki/naprawy fragmentu (np. dojazdy, place). Decyzja zależy od warunków użytkowania, obciążeń i wymagań inwestora. Na egzaminie ważniejsze jest rozpoznanie typu niż dobór projektowy.
Jak przygotować się do zadań z przekrojów nawierzchni na egzaminie?
Warto przećwiczyć rozpoznawanie kilku typowych przekrojów: bruk, asfalt, kruszywa. Pomaga własna "checklista": (1) czy warstwa wierzchnia jest z elementów, (2) czy jest ciągła, (3) czy jest kruszywowa. Ucz się na rysunkach, bo opis tekstowy bywa zbyt ogólny.
Jakie są różnice między brukiem a asfaltem widoczne na przekroju?
Bruk w przekroju jest "modułowy" – widać pojedyncze elementy ułożone obok siebie, często na podsypce. Asfalt jest "ciągły" – warstwa jest jednolita i nie dzieli się na kształtki. Ta różnica jest najszybszą i najpewniejszą wskazówką w zadaniach rozpoznawczych.
info

Statystycznie 58% uczniów zna prawidłową odpowiedź. średnie

Specjaliści zwracają uwagę: "Odpowiedź "brukowcowej." pasuje, gdy na przekroju widać warstwę z elementów brukowych (pojedyncze kształtki/"kostki") układaną na podsypce."

Materiały:

  • Podręczniki i skrypty z budowy dróg (warstwy nawierzchni i podbudów)
  • Atlas/opracowania z rysunkami przekrojów typowych nawierzchni
  • Materiały dydaktyczne z czytania dokumentacji technicznej robót drogowych
