W żyroskopie wirnik ma duży moment pędu, który jest wektorem skierowanym wzdłuż osi obrotu wirnika. Gdy na żyroskop działa wypadkowy moment sił zewnętrznych L, nie powoduje on (w typowym ujęciu) natychmiastowego "pochylenia" osi zgodnie z kierunkiem momentu. Zamiast tego pojawia się precesja, czyli powolny obrót osi wirnika wokół pewnej osi układu odniesienia.

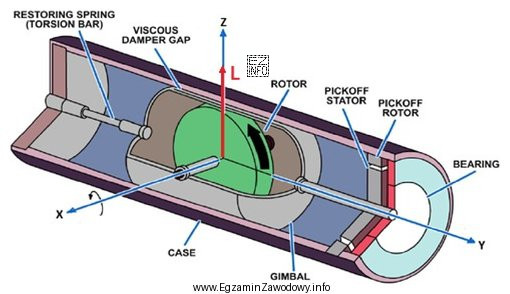

Kluczowa jest relacja wektorowa: moment zewnętrzny zmienia wektor momentu pędu w czasie. Zatem kierunek precesji wynika z geometrii wektorów (kierunku L, kierunku momentu pędu oraz przyjętych osi na rysunku). Dlatego w zadaniu konieczna jest poprawna interpretacja oznaczonych osi oraz zwrotu momentu L przedstawionego na rysunku.
Odpowiedź "osi y, a zgodnie z regułą śruby prawoskrętnej zwrot wektora prędkości precesji jest przeciwny do zwrotu tej osi" jest poprawna, ponieważ z rysunku wynika, że precesja zachodzi wokół osi y, a zastosowanie reguły śruby prawoskrętnej do kierunku obrotu daje zwrot wektora prędkości precesji przeciwny do zwrotu osi.
Pozostałe odpowiedzi są błędne z typowych powodów:
- Warianty z osią z wynikają z pomylenia osi układu lub błędnego odczytania, wokół której osi zachodzi obrót osi wirnika (częsty błąd przy analizie rysunku 3D).
- Warianty z informacją, że zwrot precesji jest zgodny ze zwrotem osi, odpowiadają najczęściej błędnemu zastosowaniu reguły śruby prawoskrętnej (odwrócenie znaku) albo utożsamieniu zwrotu osi z kierunkiem widzianego "obrotu" bez sprawdzenia definicji zwrotu wektora prędkości kątowej.
W praktyce awionicznej takie rozumowanie pomaga przy poprawnym montażu i weryfikacji orientacji czujników kątowych (np. w zespołach pomiaru inercyjnego), gdzie pomyłka osi lub zwrotu może dać odwrócone wskazania i błędne działanie układów stabilizacji.
