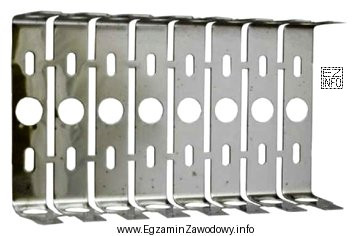

Na ilustracji rozpoznaje się gniezdnik pod łączówki LSA, czyli element montażowy (ramkę/backmount) stosowany w telekomunikacji miedzianej do instalowania modułów łączówek w szafach, skrzynkach i rozdzielnicach. Taki gniezdnik jest zwykle wykonany z blachy i ma modułową, segmentową konstrukcję, która ułatwia elastyczne rozmieszczenie osprzętu oraz jego późniejszą rozbudowę.
Dlaczego ta odpowiedź jest poprawna?
O poprawnej identyfikacji decydują cechy konstrukcyjne typowe dla systemów montażowych łączówek: profil w kształcie litery U oraz powtarzalne pionowe segmenty z charakterystycznymi otworami montażowymi. Taki układ umożliwia stabilne pozycjonowanie i zatrzaskiwanie modułów łączówek, co odpowiada praktyce instalacyjnej w polach rozdzielczych.
Dlaczego pozostałe odpowiedzi są błędne?
- Gniezdnik pod łączówkę lutowniczą – technologia lutownicza dotyczy starszych rozwiązań i zwykle nie wykorzystuje tego typu modułowego, zatrzaskowego gniezdnika. Elementy do lutowania mają inną funkcję i inną geometrię pracy (przystosowanie do lutowania, a nie do wpinania modułów).
- Wspornik do montażu szafy kablowej – wsporniki i elementy nośne do szaf są z reguły masywniejsze, projektowane pod przenoszenie większych obciążeń oraz mają otwory/kształty typowe dla kotwienia do ścian lub konstrukcji, a nie powtarzalne pola pod moduły łączówek.
- Uchwyt do mocowania wiązek kablowych – uchwyty kablowe są zwykle wąskie, punktowe lub obejmowe i służą do prowadzenia/przypinania przewodów. Nie mają segmentowej budowy z układem otworów przeznaczonych do osadzania modułów łączeniowych.
Wskazówka egzaminacyjna: gdy pytanie brzmi "Na rysunku przedstawiono…", najpierw szukaj cech funkcjonalnych: czy element służy do łączenia/terminacji (osprzęt rozdzielczy), czy do podtrzymania (wsporniki), czy do porządkowania przewodów (uchwyty/organizer). Układ powtarzalnych segmentów zwykle wskazuje na element do zabudowy modułów w polu rozdzielczym.
